Kehä I Laajalahti: Räisälänsillan rakentaminen: osa 4, sillan varustelu

Julkaistu 30.11.2020

Jatkoa hankkeen uutiskirjeen juttusarjalle, joka kertoo Raide-Jokerin Räisälänsillan rakentamisesta ja siihen liittyvistä vaiheista. Artikkeleiden myötä voit seurata hankkeen keskeisen sillan valmistumisen edistymistä sekä sitä, mitä kaikkea sillan rakentaminen pitää sisällään.

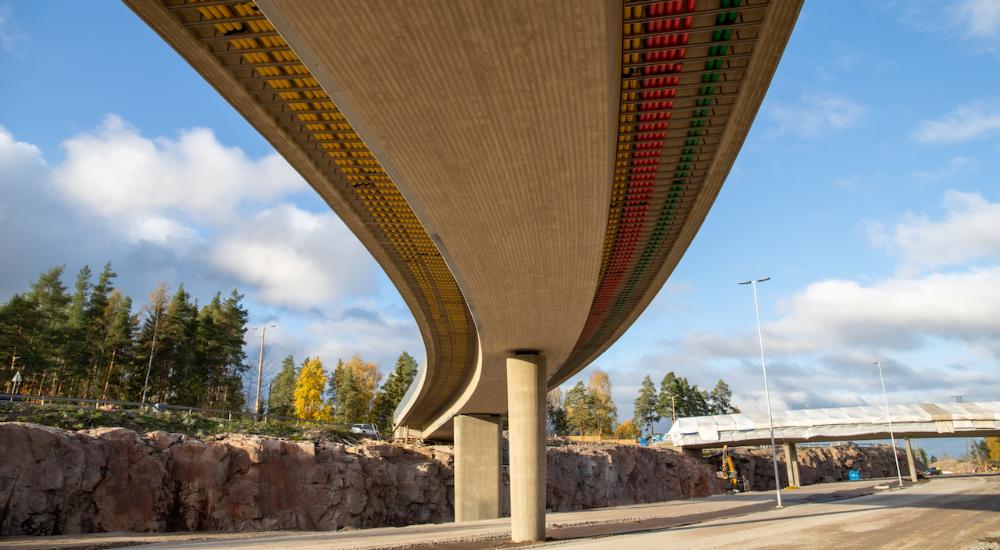

Raide-Jokerin käyttöön tuleva Räisälänsilta Espoon Laajalahdessa.

Raide-Jokerin Räisälänsilta on tämän urakan osalta valmistumassa vuoden 2020 loppuun mennessä. Tällä hetkellä käynnissä ovat sillan varustelutyöt, joihin lukeutuvat mm. kaiteet ja kaapeliputket. Myöhemmin ensi vuoden keväällä Raide-Jokeri -hanke tulee puolestaan vielä asentamaan mm. raiteet, joista he vastaavat osana koko Raide-Jokerin kokonaisuutta.

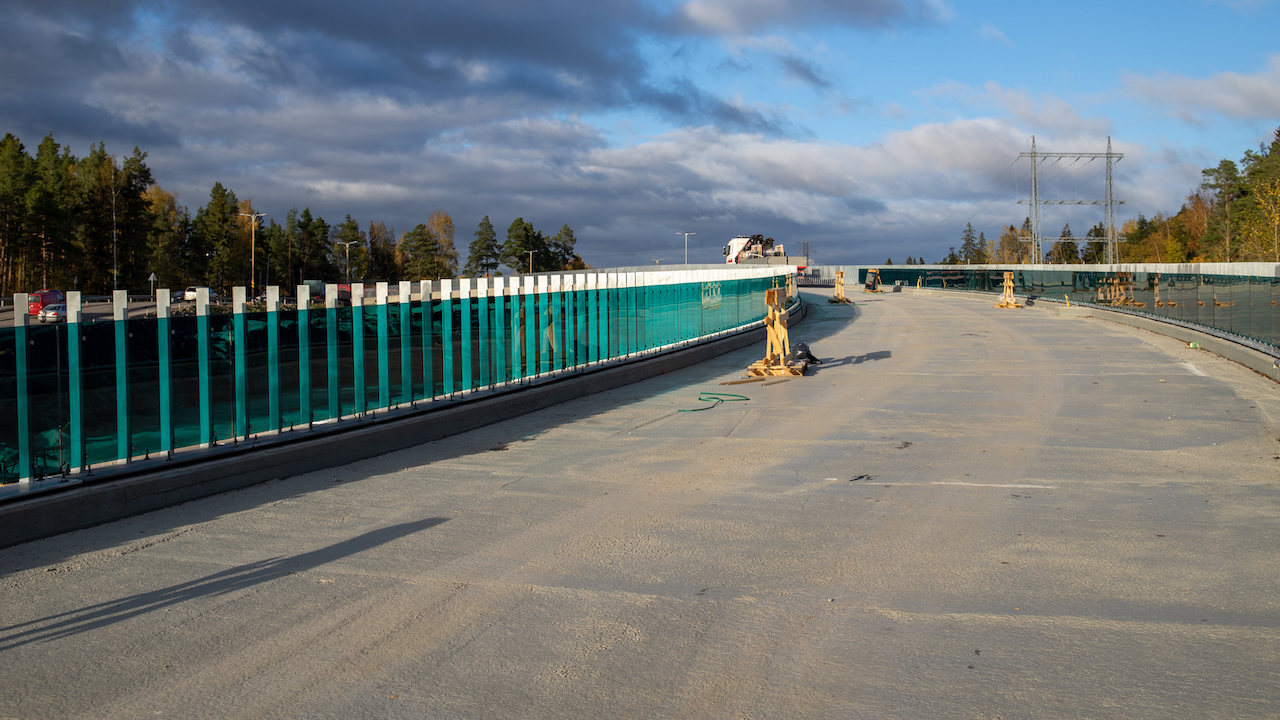

Varustelutyöt aloitettiin sillan kaiteiden asennuksella, jossa ensimmäiseksi asennettiin reunapalkin päälle sinkityt teräksiset runko-osat. Runko-osien sisäpintaan asennettiin alla olevassa kuvassa näkyvät värilliset kaidelasit.

Tämän jälkeen siltapalkin molemmin puolin, sillan alapintaan asennettiin kaapelihyllyt. Hyllyn kannattajina toimivat kierretangot, joiden varassa on teräksinen vaakarauta. Vaakaraudan päälle asenettiin puolestaan muoviputket, jotka on suojattu alhaalta harmaalla kuitulevyllä. Putkia asennettiin kaapelihyllyyn molemmin puolin yhdeksän (9) kappaletta. Kaapeliputkien sisälle syötetään muun muassa kaikki sähkö- ja telekaapelit sekä Raide-Jokerin kaapeleita.
Raide-Jokerin Räisälänsilta kuvattuna alapuolelta. Kuvassa erottuvat sillan alla kulkevat johtokourut.

Sillan maatuessa sijaitsevaan huoltotilaan on asennettu valun yhteydessä huoltoluukun kehys, johon nyt varustelun yhteydessä asennetaan varsinaiset teräsluukut.  Pilarien kylkeen asennetaan myös teräksiset syöksytorvet, joiden kautta johdetaan sillankannen pintavedet hallitusti maahan. Viimeisenä vuorossa on vielä sillan molempien päätyjen bitumikermieristys, jonka jälkeen voidaan tehdä päätytäytöt. Sen jälkeen silta on tämän urakan osalta valmis!

Tämä artikkeli on julkaistu Kehä I Laajalahti –hankkeen uutiskirjeessä. Voit liittyä uutiskirjeen jakelulistalle tästä.

Juttusarjan edellisen osan voit lukea hankkeen kesä-heinäkuun 2020 uutiskirjeestä.
