Toimitettavien tietojen kuvaus: Liikenteenohjauslaitekohtaiset käsitemallit

Sivuston sisältö:

  • Liikennemerkit
  • Liikennevalo-opastimet
  • Sulkulaitteet (muut liikenteenohjaukseen tarkoitetut merkit)

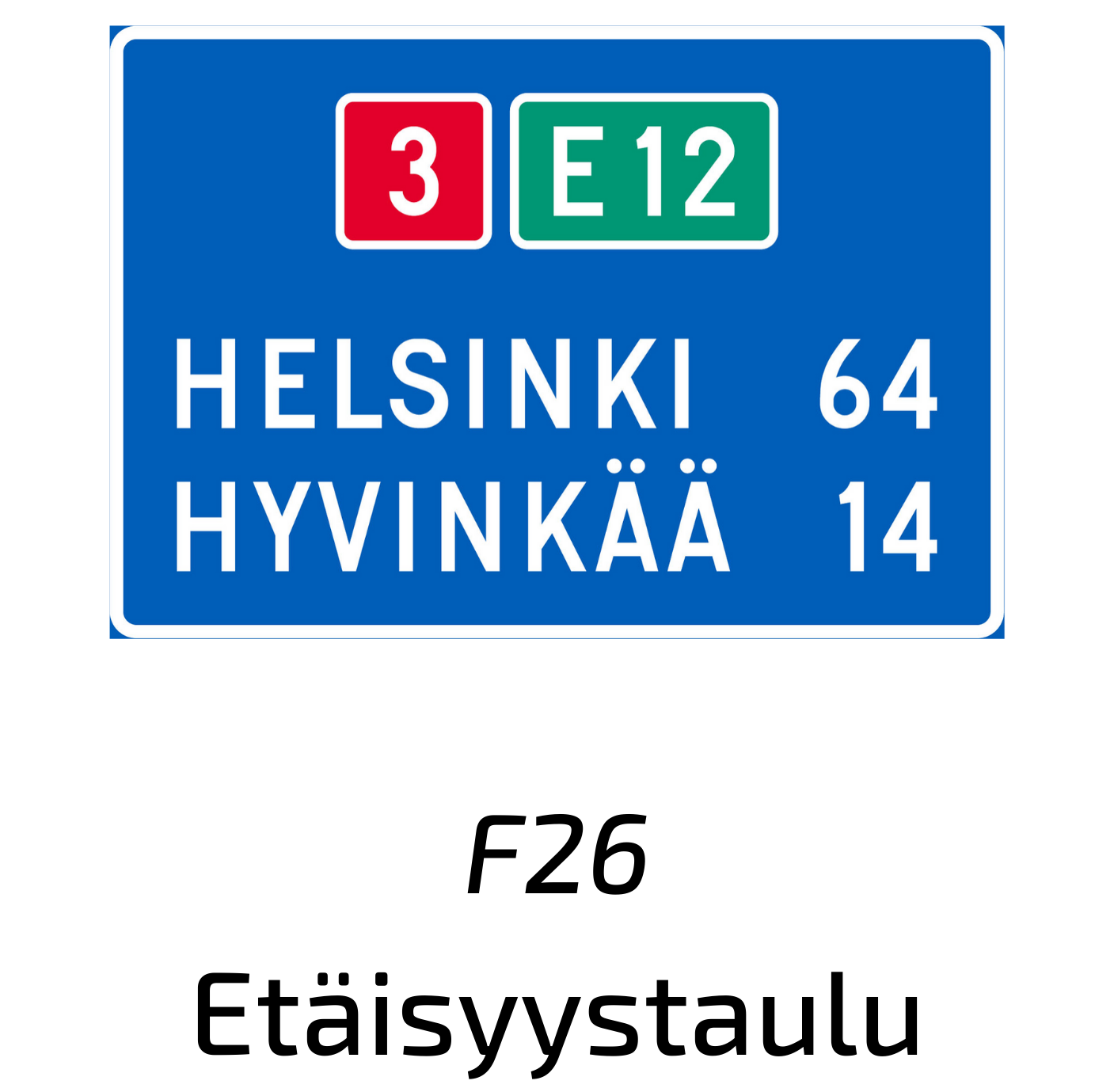

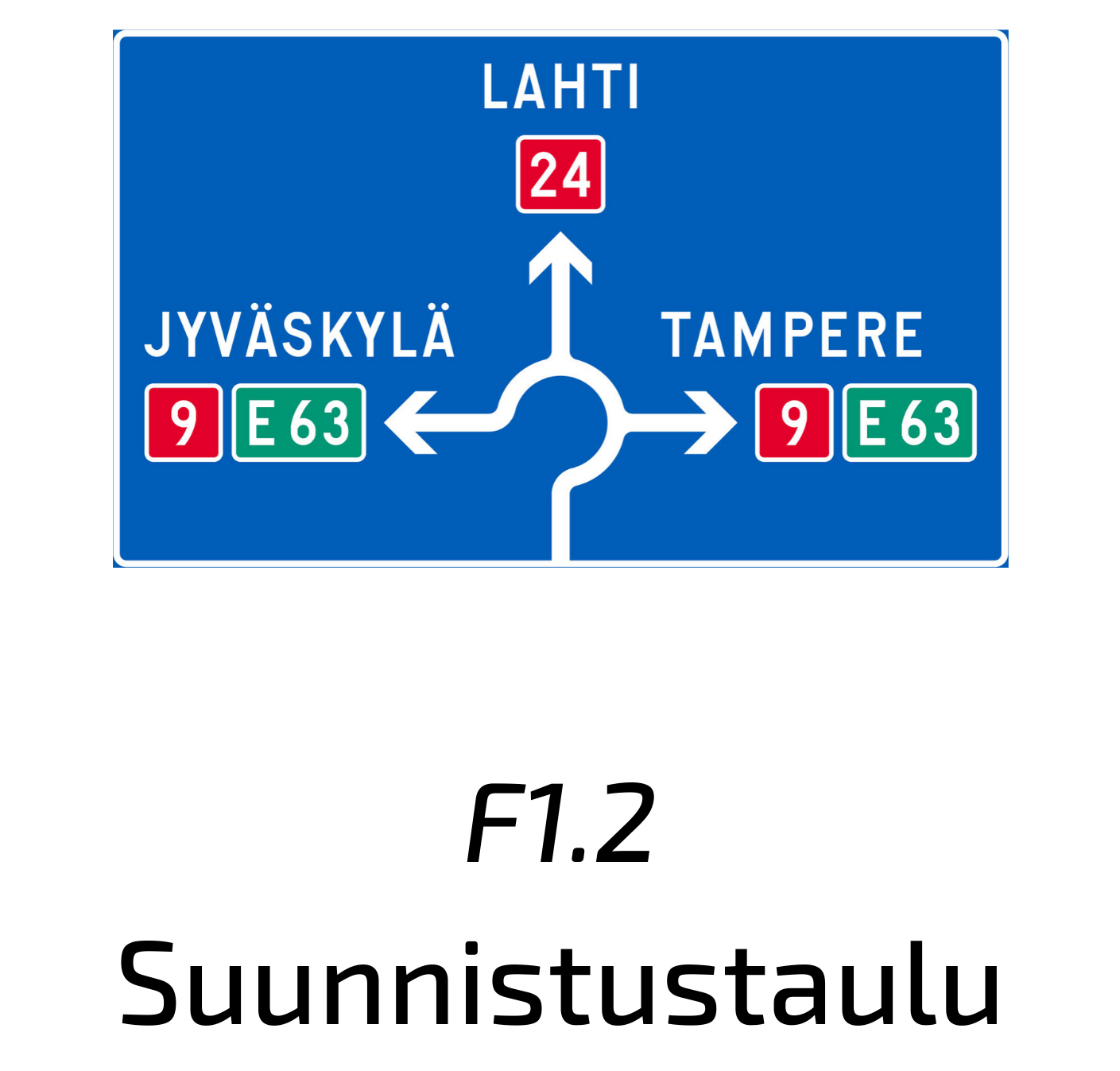

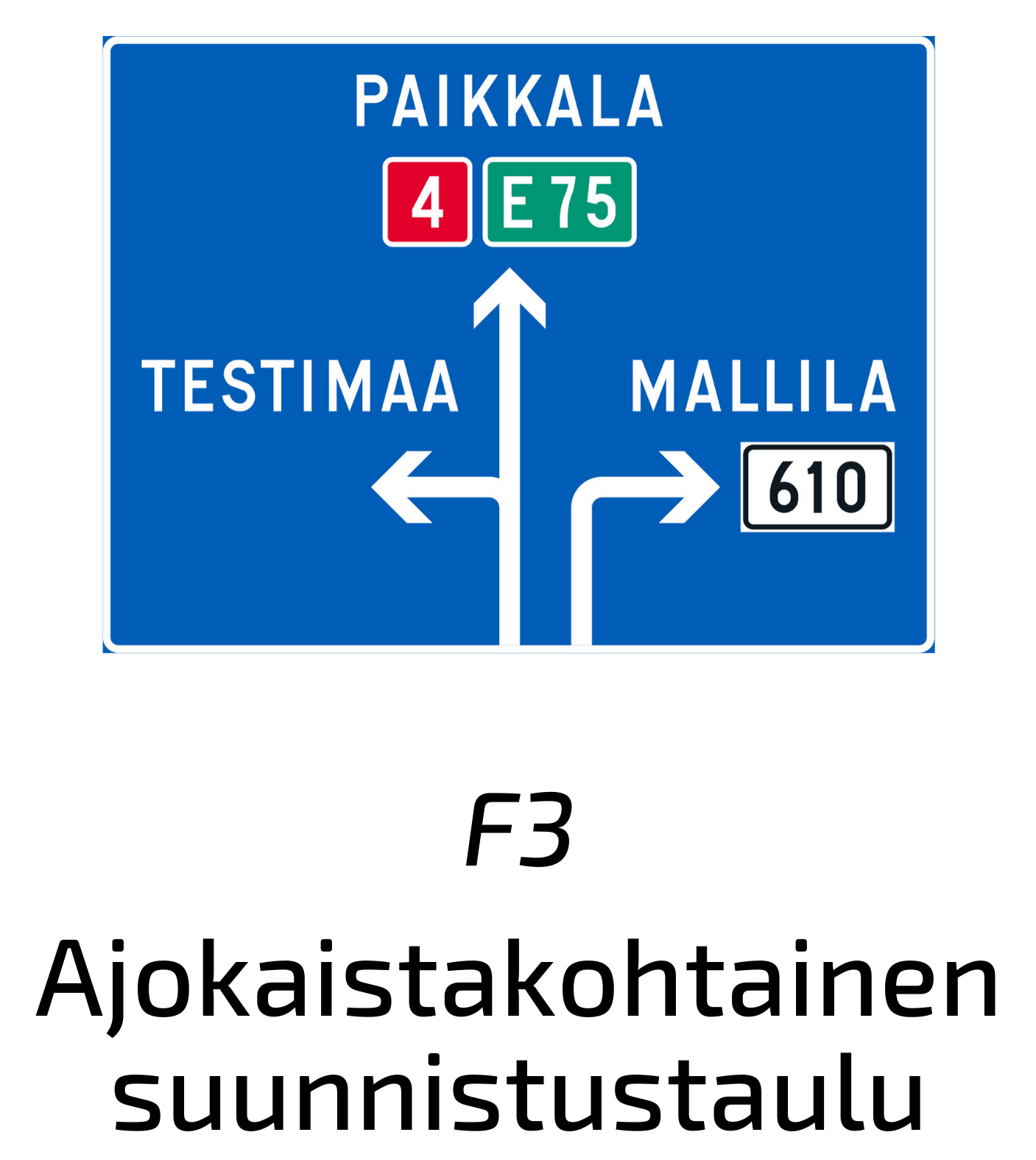

  • Opastusmerkit

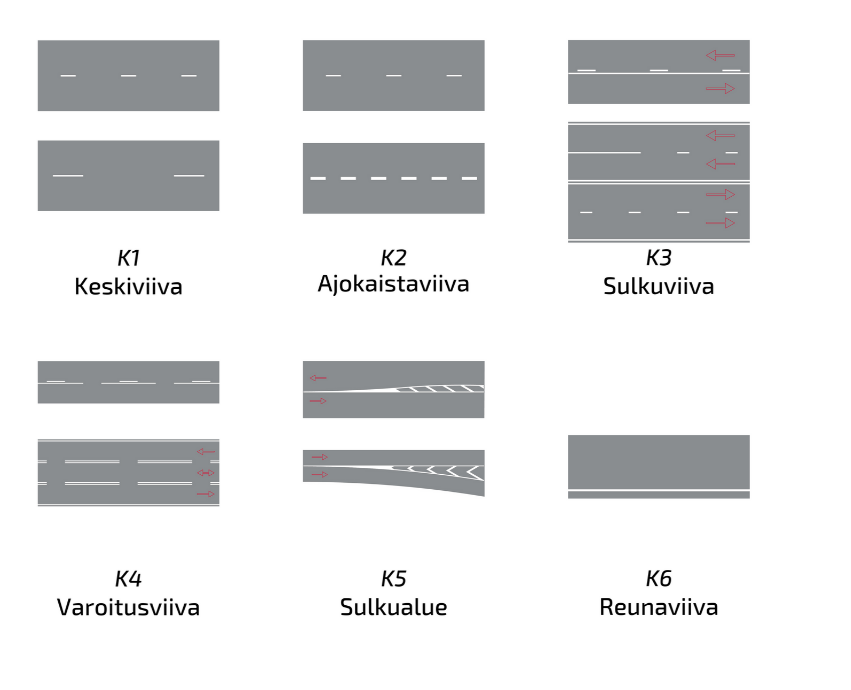

  • Pituussuuntaiset merkinnät

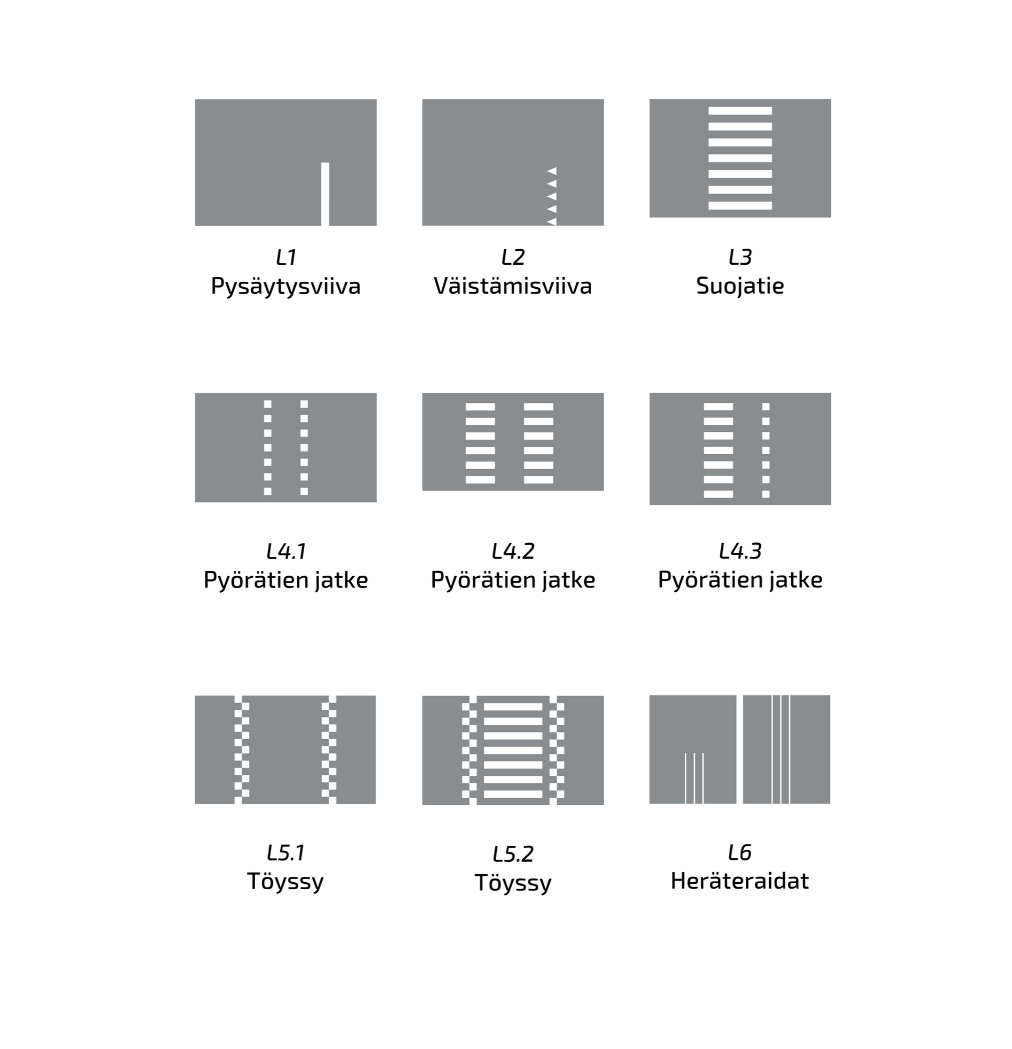

  • Poikkisuuntaiset merkinnät

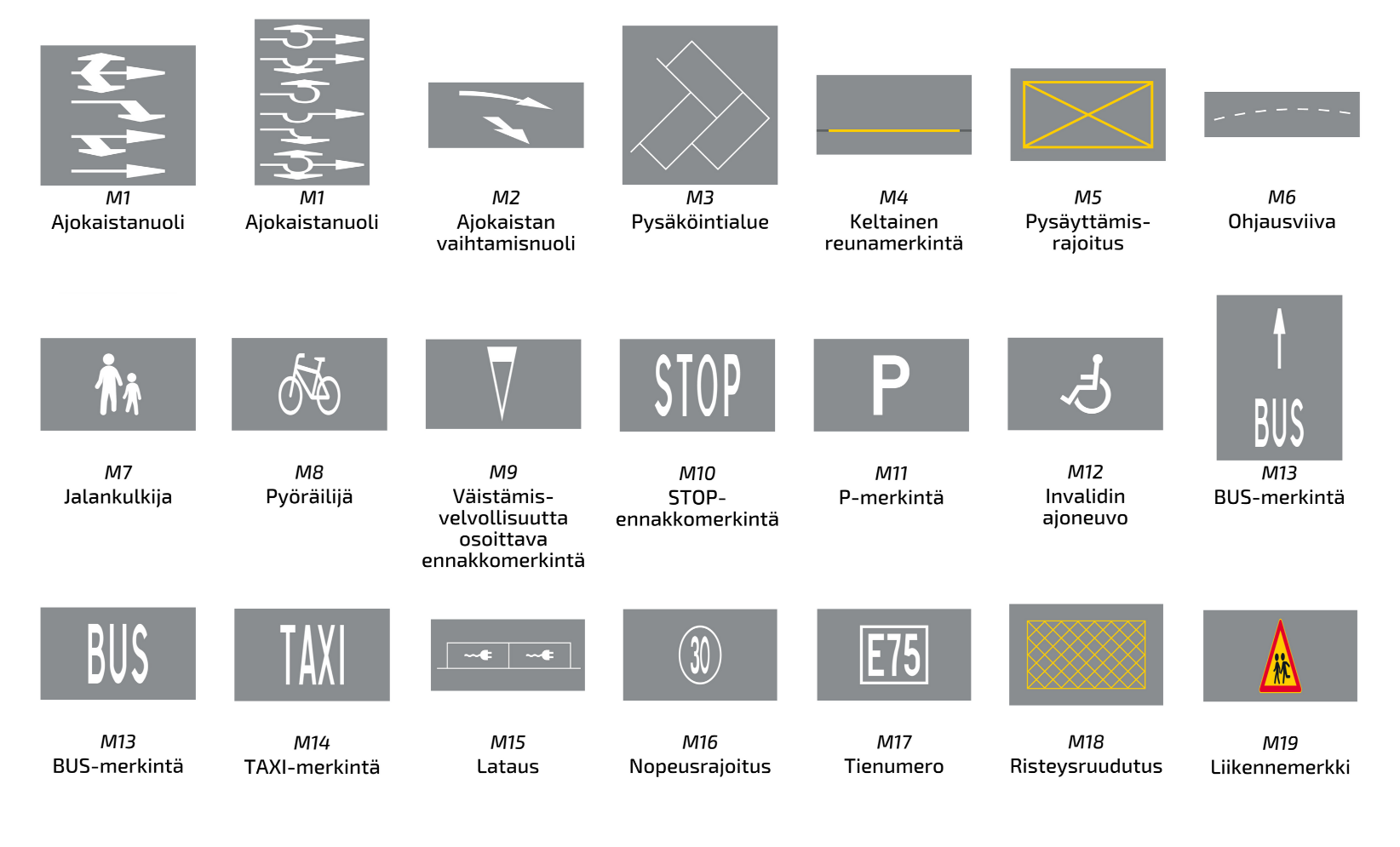

  • Muut tiemerkinnät
  • Reunapaalut (Muut liikenteenohjaukseen tarkoitetut merkit)

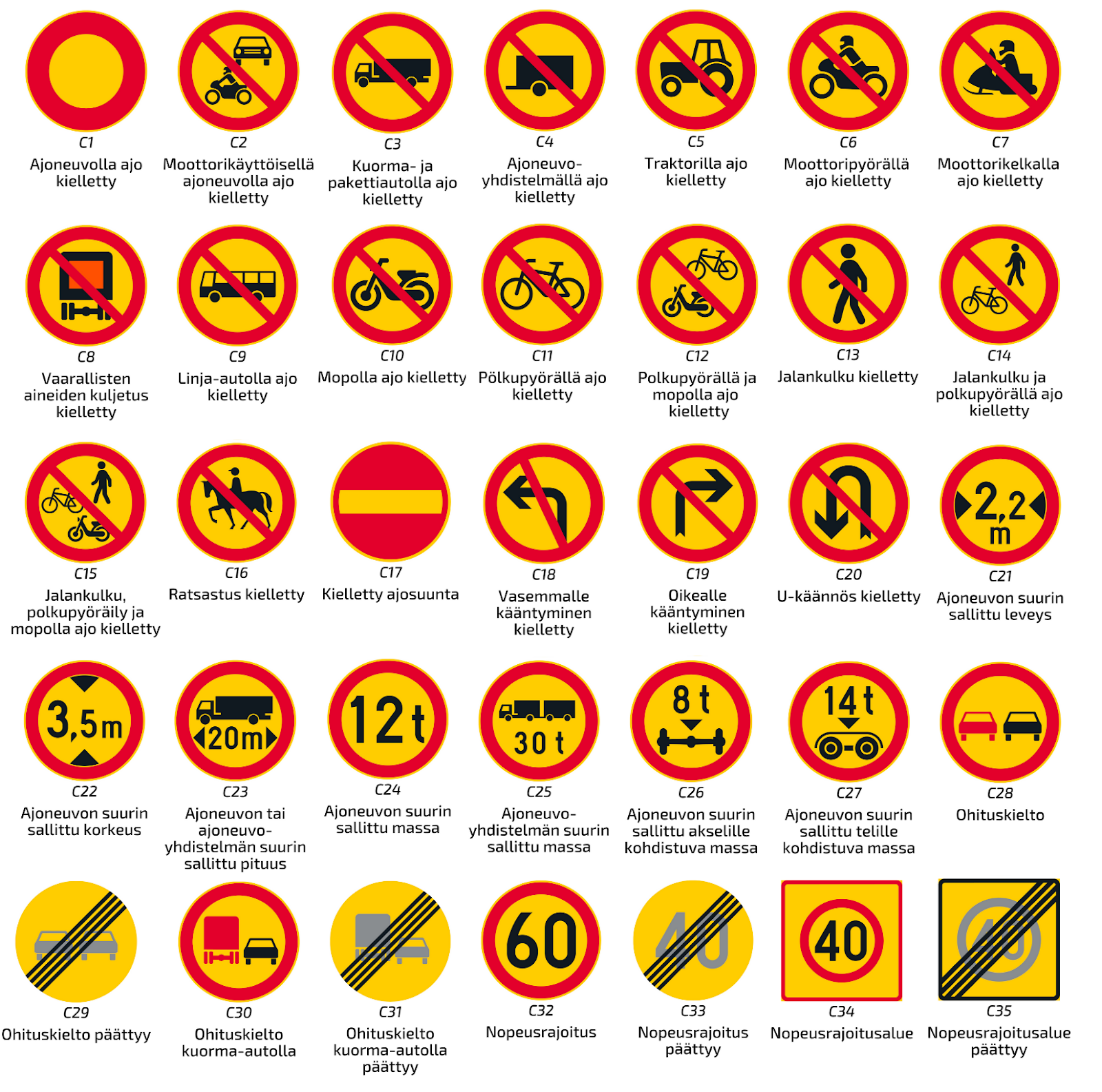

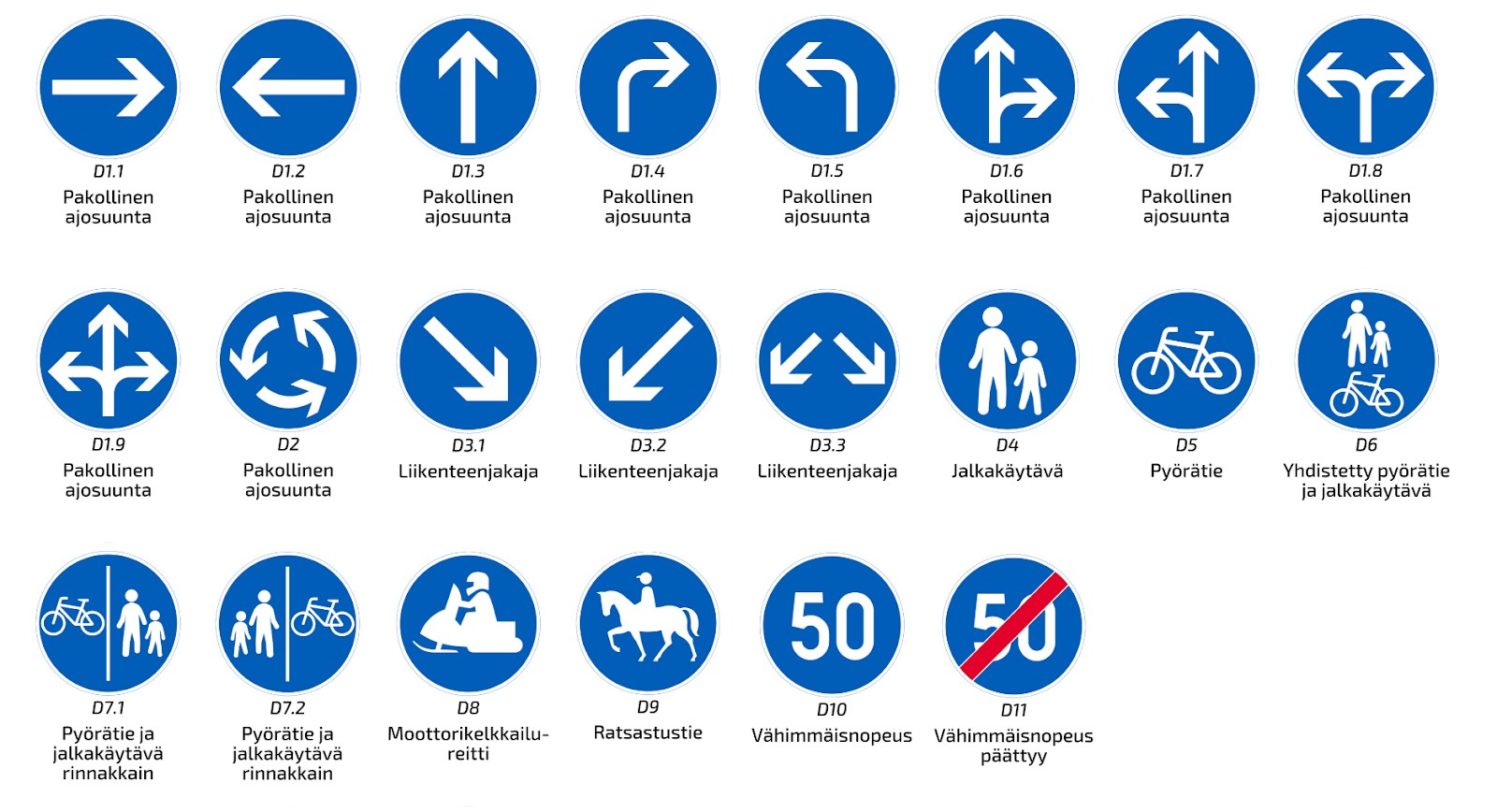

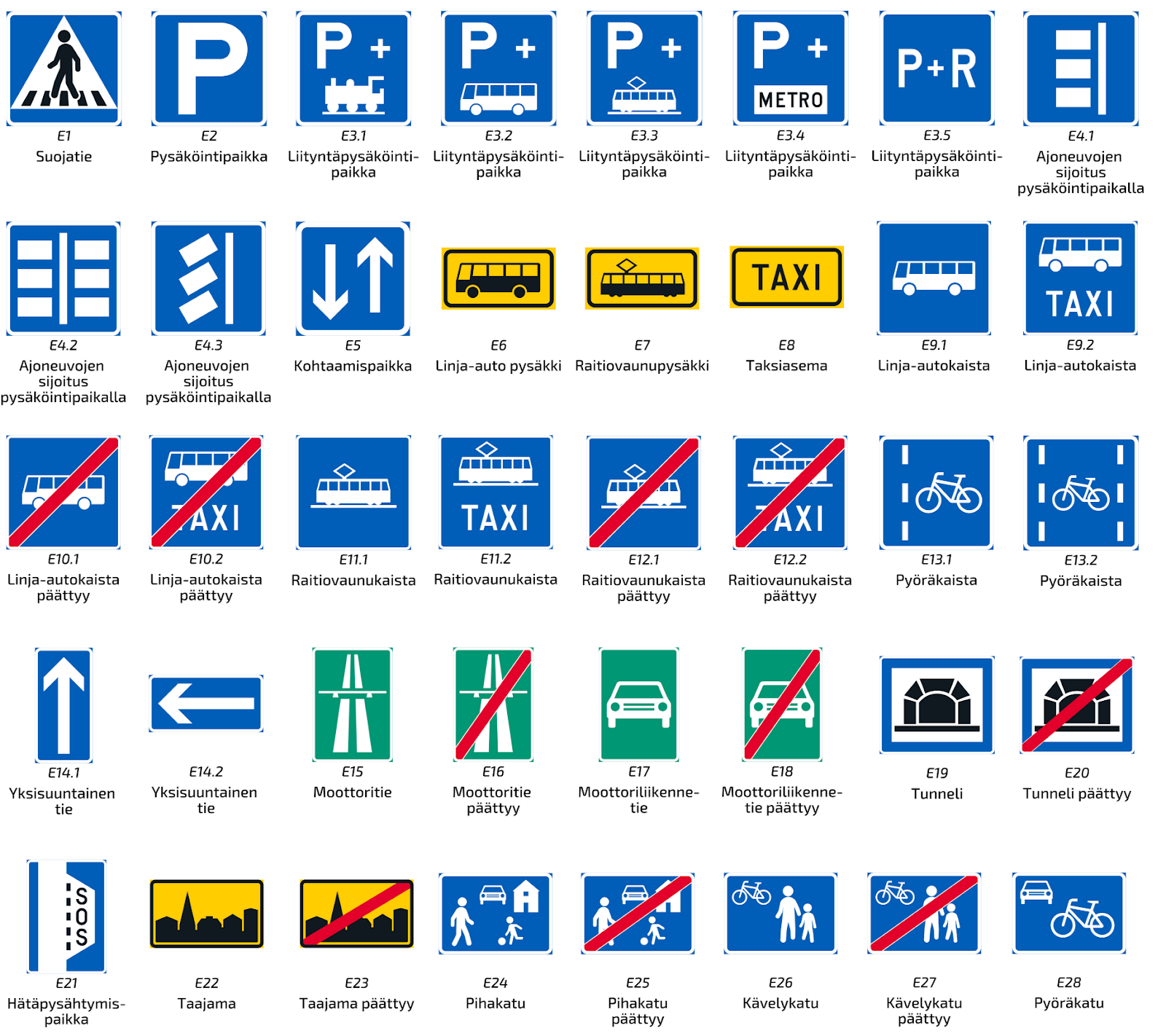

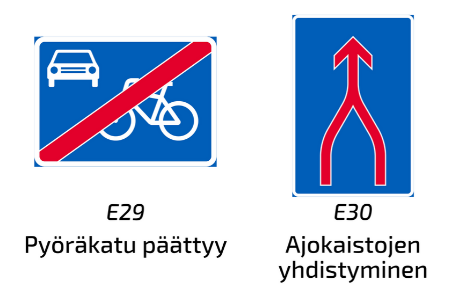

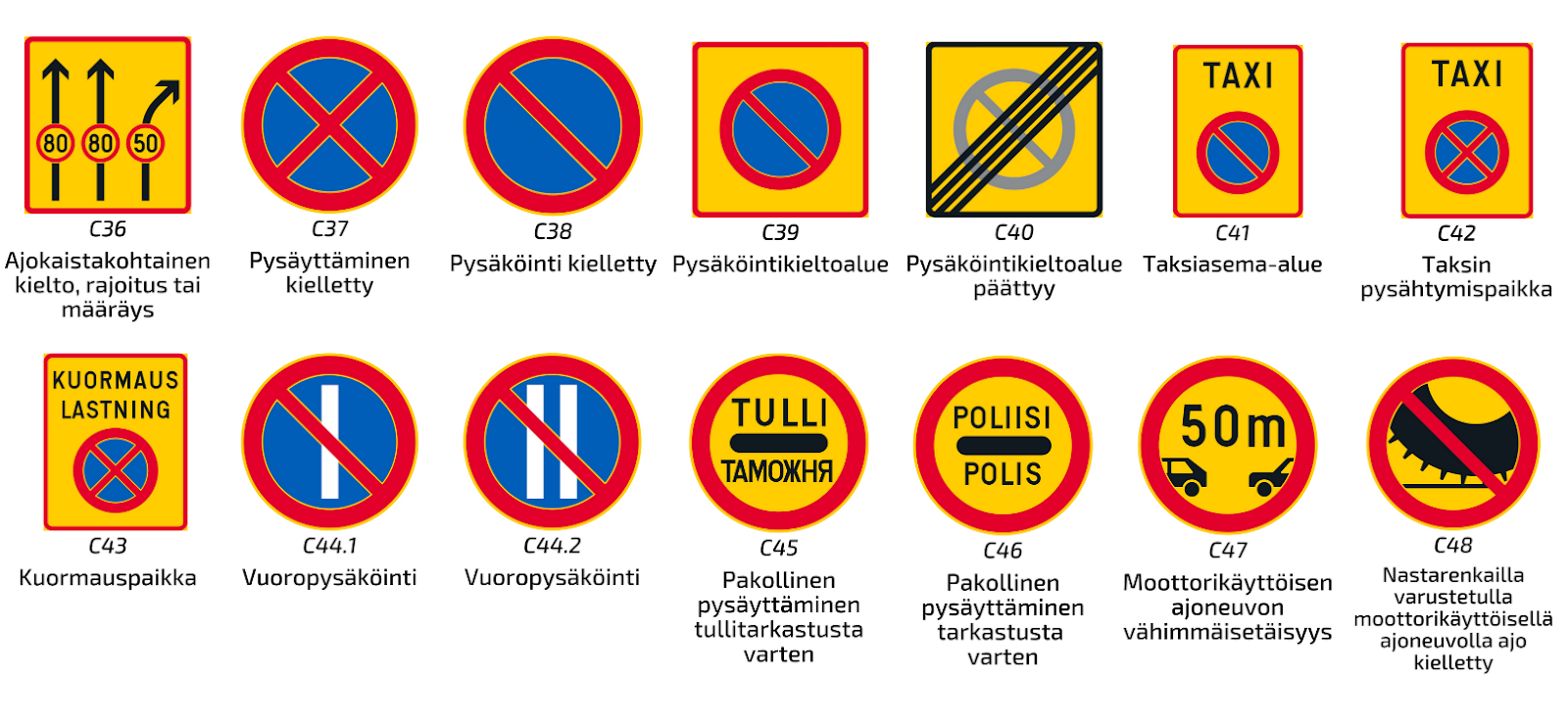

LIIKENNEMERKIT

Tieliikennelain mukaiset Liikennemerkit on Digiroadissa eroteltu liikennemerkin numeron avulla. Liikennemerkki-kohdeluokkaan kuuluvat alla määritellyt Tieliikennelaki 729/2018 mukaiset liikennemerkit sekä vanhan tieliikenneasetus 182/1982 mukaiset merkit. Kaikki liikenteenohjauslaitteet ilmoitetaan Digiroadiin uusien liikennemerkkien numeroiden mukaisesti 1.6.2020 alkaen.

Mikäli kunnalla on käytössä liikennemerkkejä, joille ei ole virallista numeroa tai alanumeroa, voi kunta käyttää harkintansa mukaan parhaiten vastaavaa liikennemerkkiä osoittamaan kyseistä kohtaa. Liikennemerkin lisätietokenttään voi kirjoittaa selitteeksi, että kyseinen merkki poikkeaa virallisesti numeroidusta merkistä.

Numeron  ilmoittaminen Tieliikennelaki 729/2018 mukaisille merkeille eli niin kutsutuille uusille merkeille:

  • Koskee 1.6.2020 jälkeen asetettuja uuden tieliikennelaki 729/2018 mukaisia merkkejä
  • Numero on muodossa C32 (sisältää kirjaimia)
  • Viranomaisen ei tarvitse ilmoittaa vastaavuutta vanhan tieliikenneasetuksen mukaiseen asetusnumeroon
  • Uudella numerolla ilmoitetut laitteet eivät saa järjestelmässä vastaavuutta vanhaan tieliikenneasetukseen

Asetusnumeron ilmoittaminen Tieliikenneasetus 182/1982 mukaisille merkeille eli niin kutsutuille vanhoille merkeille:

  • Kaikki vanhan Tieliikenneasetuksen 182/1982 aikaiset merkit ilmoitetaan Digiroadiin uuden Tieliikennelain numeroiden mukaisesti
  • Laitteelle ilmoitetaan tieto "vanha", jonka perusteella järjestelmä luo automaattisesti liikennemerkille vanhan tieliikenneasetuksen mukaisen asetusnumeron
  • Poikkeuksena ovat kohteet, joille ei ole liikennesäännöiltään tai informaatioltaan vastaavaa merkkiä uusissa numeroissa. Nämä kohteet voidaan ilmoittaa edelleen vanhalla asetusnumerolla. Poistuvat kohteet voi tarkistaa liikenteenohjauslaitteiden vertailutaulusta.

Digiroadiin tulee toimittaa pysyvät liikennemerkit. Pysyvällä liikennemerkillä tarkoitetaan laitteita, jotka eivät liity tilapäisjärjestelyihin, kuten tietöihin. Pysyvällä liikennemerkillä ei ole erillistä temporaalista määritelmää. Halutessaan Digiroadiin voi toimittaa myös tilapäiset laitteet, jotka vaikuttavat maastossa viikon (7 päivää) tai pidempään.

Liikennemerkit ovat 2D pisteitä (point geometry, X,Y).

Liikennemerkkien sijainti tarkennetaan:

  1.     Maastokoordinaateilla
  2.     Suunta- tai Tiennimitiedolla
  3.     Kaistanumerolla
  4.     Suhteellisella sijainnilla

Jos samassa rakenteessa on toistensa päällä kiinni useita merkkejä, annetaan niille identtinen maastokoordinaatti.

Lisäkilpi on osa päämerkkiä ja ilmoitetaan päämerkin ominaisuustietona. Yhdellä päämerkillä voi olla maksimissaan kolme lisäkilpeä.

Kaksipuoliset merkit, joissa samassa rakenteessa samalla korkeudella on useampi merkki eri ajosuuntiin, tallennetaan omina kohteinaan. Molemmille merkeille annetaan sama sijaintitieto, mutta suuntatiedon avulla tarkennetaan kumpaan ajosuntaan kukin merkki on voimassa.

Liikennemerkin numero (pakollinen)

  • Koodiarvo (merkkijono), asetus_num
  • Liikennemerkin numero on liikennemerkin tarkempi tunniste, joka tulee suoraan tieliikennelaista. Liikennemerkin numeron avulla täsmennetään liikennemerkin tarkempi luonne yhdessä arvo-tiedon kanssa. Kuvalliset tarkennukset liikennemerkeistä löytyvät määritelmät-osiosta.
  • Tieliikennelain ja tieliikenneasetuksen aikaisilla laitteilla on erilaiset numerot ja asetusnumerot. Laitteet ilmoitetaan aina uuden tieliikennelaki 728/2019 mukaisella numerolla.
  • Uusien numeroiden  ja vanhojen asetusnumeroiden vastaavuudet voi tarkistaa vertailutaulukosta.



Koodi Selite
c32 Nopeusrajoitusmerkin numero
a16 Jalankulkijoita, varoitusmerkin numero



Vanha (vapaavalintainen)

  • Koodiarvo, (kokonaisluku), vanha
  • Annetaan vain vanhoille tieliikenneasetuksen mukaisille liikennemerkeille
  • Vanhan tieliikenneasetuksen mukaiset liikennemerkit ilmoitetaan tieliikennelaki 728/2018 mukaisilla numeroilla
  • Kaikki laitteet ovat oletuksena uusia, eli jos kentän jättää tyhjäksi, tulkitaan laite uuden tieliikennelaki 728/2018 mukaiseksi
Koodi Selite
null "ei", tulkitaan aina uudeksi merkiksi
361 "kyllä" tulkitaan vanhaksi merkiksi



Arvo (pakollisuus riippuu merkistä)

  • Numeerinen kenttä (kokonaisluku), arvo
  • Arvo on liikennemerkin sisältämän tiedon tarkenne, kuten nopeusrajoituksen raja. Arvo on pakollinen tieto vain niille liikennemerkeille, joilla on erillinen arvo. Arvo-kentän tulee sisältää vain numeroita. Mittayksiköitä osoittavia kirjaimia, kuten m ja t, ei tule kirjata erikseen.

Esimerkki:

  • 60 km/h nopeusrajoitusmerkin arvo on: 60
  • Painorajoitus 24 t arvo on: 24000
Arvo Selite
  Null, laitteella ei ole erillistä arvoa
60 Nopeusrajoitusmerkin osoittama nopeusrajoitus
24000 24t -painorajoitus



Päämerkin teksti

  • Vapaa tekstikenttä (merkkijono), p_teksti
  • Liikennemerkin sisältämä tekstimuotoinen tieto, joka ei ole kyseisen numeron tai asetusnumeron liikennemerkille vakio. Esimerkiksi C45 Pakollinen pysäyttäminen tullitarkastusta varten -merkin tekstiä "tulli" ei tarvitse toimittaa, koska se on C45- merkissä aina sama.


Kaistanumero

  • Numeerinen kenttä (kokonaisluku), kaistanro
  • Pakollinen liikennemerkeille, jotka vaikuttavat vain yhdellä kaistalla
  • Kaistanumeroinnissa käytetään Väylän luomaa määritelmää kaistojen numeroinnille.


Kaistan tyyppi

  • Koodiarvo (kokonaisluku), kaistatyyp
  • Kertoo kaistan tyypin
  • Kaistojen tyypeissä käytetään Väylän luomaa määritelmää kaistojen tyypeille


Suhteellinen sijainti (vapaavalintainen)

  • Koodiarvo (kokonaisluku), s_sijainti
  • Suhteellisen sijainnin avulla täsmennetään tarkemmin laitteen sijainti kadun poikkileikkauksella. Suhteellisen sijainnin oletuksena on pylväs ajoradan oikeassa reunassa. Jos kenttä on tyhjä, laite saa tarkenteeksi arvon 1.



Koodi

Selite



Null, ei tiedossa

1

Väylän oikea puoli (ajosuuntaan nähden)

2

Väylän vasen puoli (ajosuuntaan nähden)

3

Kaistan yläpuolella

4

Keskisaareke tai liikenteenjakaja

5

Pituussuuntan ajosuuntaan nähden

6

Tie tai katuverkon ulkopuolella, esimerkiksi parkkialueella tai piha-alueella



Rakenne (vapaavalintainen)

  • Koodiarvo (kokonaisluku), rakenne
  • Rakennelma-tiedon avulla voi täsmentää tarkemmin rakennelman, jossa laite on kiinni



Koodi

Selite



Ei tiedossa, null

1

Pylväs

2

Seinä

3

Silta

4

Portaali

5

Puoliportaali

6

Puomi tai muu esterakennelma

7

Muu



Yleinen kuntoluokka (vapaavalintainen)

  • Koodiarvo (kokonaisluku), kunto
  • Kunto on luokkamuuttuja, jota kunnat voivat halutessaan käyttää liikennemerkkien kalvon, maalin ja muiden rakenteen fyysistä kuntoa kuvaavien muuttujien seurantaan



Koodi

Selite





Null, ei tiedossa



1

Erittäin huono

Ei enää hyväksyttävissä oleva kunto. Aiheuttaa ylimääräisiä kustannuksia niin tienpitäjälle kuin tienkäyttäjille.

2

Huono

Korjausta vaativa kunto. Tämä on kestävän tienpidon kannalta oikea ylläpito- ja peruskorjaustoimenpiteiden toteutushetki.

3

Tyydyttävä

Tyydyttävä kunto. Tarvitaan yleensä kunnon tehostettua seurantaa, ja yksittäisiä ylläpitotoimia saattaa olla perusteltua tehdä.

4

Hyvä

Hyvä kunto, vaikka normaalia kulumista esiintyy jo. Ylläpitotarpeita ei ole.

5

Erittäin hyvä

Uutta vastaava kunto. Ylläpitotarpeita ei ole.





Vauriotyyppi (vapaavalintainen)

  • Koodiarvo (kokonaisluku), vaurio
  • Vauriotyyppi on luokkamuuttuja, jonka tarkoituksena on tarjota mahdollisuus laitteiden kunnon tarkempaan selitykseen.



Koodi

Selite



Null, ei tiedossa

1

Ruostunut



2

Kolhiintunut



3

Maalaus vaurioitunut

4

Muu vaurio



Korjauksen kiireellisyys (vapaavalintainen)

  • Koodiarvo (kokonaisluku), korjaus
  • Kiireellisyysluokka kuvaa sitä, kuinka pian liikennemerkin vaurio tulisi korjata

Koodi

Selite



Null, ei tiedossa

1

Erittäin kiireellinen

2

Kiireellinen

3

Jokseenkin kiireellinen

4

Ei kiireellinen



Arvioitu jäljellä oleva käyttöikä (vapaavalintainen)

  • Vuosiluku (kokonaisluku), arvio_aika
  • Arvio vuodesta, jolloin kohteen elinkaari tulee päätökseen



Koodi

Selite



Null, ei tiedossa

2025

Arvio vuodesta, jolloin merkin käyttöikä tulee päätökseen



Koko (vapaavalintainen)

  • Koodiarvo (kokonaisluku), koko
  • Koko on luokkamuuttuja, joka kuvaa liikennemerkin kokoa



Koodi

Selite



Null, ei tiedossa

1

Pienikokoinen merkki

2

Normaalikokoinen merkki

3

Suurikokoinen merkki



Korkeus (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), korkeus
  • Korkeus tarkoittaa tien pinnasta laitteen alareunaan mitattua korkeutta



Kalvon tyyppi (vapaavalintainen)

  • Koodiarvo (kokonaisluku), kalvo
  • Kalvon tyyppi on koodiarvo, joka kuvaa heijastavuutta. Suurempi arvo kertoo suuremmasta paluuheijastavuudesta.



Koodi

Selite



Null, ei tiedossa

1

R1 luokan kalvo

2

R2 luokan kalvo

3

R3 luokan kalvo



Lisätieto (vapaavalintainen)

  • Vapaa tekstikenttä (merkkijono), lisatieto
  • Lisätietokenttä on vapaa tekstikenttä, johon voidaan kirjata muita tietoja liikennemerkistä. Esimerkiksi tieto elektronisesta näytöstä voidaan ilmoittaa lisätietokentässä.


Kunnan ID

  • Merkkijono
  • Kunnan omassa järjestelmässä oleva identifiointitunnus liikennemerkille.



Lisäkilpi (vapaavalintainen)

  • Koodiarvo (merkkijono), 1_kilpi, 2_kilpi, 3_kilpi
  • Lisäkilpi-tietoon täydennetään päämerkin lisäkilven numero. Lisäkilpiä voi antaa järjestelmässä kolme. Jos lisäkilvessä on määre, kuten kellonaika tai etäisyys, ilmoitetaan se lisäkilven teksti -kentässä. Samoin jos teksti ei ole vakio, tulee erikseen ilmoittaa lisäkilven teksti. Lisäkilven ominaisuustiedot annetaan samalla numerolla kuin kilpi. Esimerkiksi 1_kilpi kalvon ominaisuustieto on 1_kalvo.



Lisäkilvet H1-H26

Koodi

Selite

H1

Kohde risteävässä suunnassa

H2.1

Kohde nuolen suunnassa, oikea

H2.2

Kohde nuolen suunnassa, vasen

H2.3

Kohde nuolen suunnassa, suoraan

H3

Vaikutusalueen pituus

H4

Etäisyys kohteeseen

H5

Etäisyys pakolliseen pysäyttämiseen

H6

Vapaa leveys

H7

Vapaa korkeus

H8

Sähköjohdon korkeus

H9.1

Vaikutusalue molempiin suuntiin

H9.2

Vaikutusalue molempiin suuntiin

H10

Vaikutusalue nuolen suuntaan

H11

Vaikutusalue päättyy

H12.1

Henkilöauto

H12.2

Linja-auto

H12.3

Kuorma-auto

H12.4

Pakettiauto

H12.5

Matkailuperävaunu

H12.6

Matkailuauto

H12.7

Invalidin ajoneuvo

H12.8

Moottoripyörä

H12.9

Mopo

H12.10

Polkupyörä

H12.11

Moottorikelkka

H12.12

Traktori

H12.13

Vähäpäästöinen ajoneuvo

H13.1

Pysäköintitapa

H13.2

Pysäköintitapa

H14

Kielto ryhmän A vaarallisten aineiden kuljetukselle

H15

Kielto ryhmän B vaarallisten aineiden kuljetukselle

H16

Tunneliluokka

H17.1

Voimassaoloaika arkipäivisin maanantaista perjantaihin

H17.2

Voimassaoloaika arkilauantaisin

H17.3

Voimassaoloaika, sunnuntai, itsenäisyyspäivä, vapunpäivä tai kirkollinen juhlapäivä

H18

Aikarajoitus

H19.1

Pysäköintiajan alkamisen osoittamisvelvollisuus, keltainen

H19.2

Pysäköintiajan alkamisen osoittamisvelvollisuus, sininen

H20

Maksullinen pysäköinti

H21

Latauspaikka

H22.1

Etuajo-oikeutetun liikenteen suunta

H22.2

Etuajo-oikeutetun liikenteen suunta

H23.1

Kaksisuuntainen pyörätie (B5 tai B6 päämerkkinä)

H23.2

Kaksisuuntainen pyörätie (D5-D7 päämerkkinä)

H24

Tekstillinen lisäkilpi

H25

Huoltoajo sallittu

H26

Hätäpuhelin ja sammutin



Lisäkilven teksti

  • Vapaa tekstikenttä (merkkijono), 1_teksti, 2_teksti, 3_teksti
  • Lisäkilven tietosisältöä tarkentava teksti, kuten kellonaika, etäisyys tai muu teksti. Tulee täyttää esimerkiksi lisäkilven H4, H24 ja muiden vastaavien kohdalla. Ominaisuustieto liitetään oikeaan lisäkilpeen käyttämällä samaa etunumeroa: Esimerkiksi 1_kilpi kalvon ominaisuustieto on 1_teksti.
  • Kaksikielisyyden voi ilmaista vapaassa tekstikentässä.



Lisäkilven koko

  • Koodiarvo (merkkijono), 1_koko, 2_koko, 3_koko
  • Lisäkilven koko on koodiarvo, joka kuvaa lisäkilven koon. Lisäkilven koot noudattavat samaa luokittelua kuin päämerkin. Ominaisuustieto liitetään oikeaan lisäkilpeen käyttämällä samaa etunumeroa: Esimerkiksi 1_kilpi kalvon ominaisuustieto on 1_koko.



Lisäkilven kalvon tyyppi

  • Koodiarvo (kokonaisluku), 1_kalvo, 2_kalvo 3_kalvo
  • Lisäkilven kalvon tyyppi on koodiarvo, joka kuvaa lisäkilven kalvon tyypin. Lisäkilven kalvot noudattavat samaa luokittelua kuin pääkilvet. Ominaisuustieto liitetään oikeaan lisäkilpeen käyttämällä samaa etunumeroa: Esimerkiksi 1_kilpi kalvon ominaisuustieto on 1_kalvo.



Lisäkilven Väri

  • Koodiarvo (kokonaisluku), 1_vari, 2_vari, 3_vari
  • Lisäkilven väri on koodiarvo, joka kuvaa lisäkilven kalvon värin. Lisäkilven väri määräytyy päämerkin värin perusteella. Ominaisuustieto liitetään oikeaan lisäkilpeen käyttämällä samaa etunumeroa: Esimerkiksi 1_kilpi kalvon ominaisuustieto on 1_vari.



Koodi

Selite

null

Ei tiedossa

1

Sininen

2

Keltainen

Elinkaarta hallitaan tila-ominaisuustiedon avulla (ks. Yhteiset ominaisuustiedot)



Pysyvät liikennemerkit säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Liikennemerkki poistetaan maastosta
  • Liikennemerkkiä siirretään



Merkille voi vaihtaa ominaisuustietoja, kuten arvoa tai kuntoa niin, että merkillä säilyy sama Digiroad ID.

Tilapäiset liikennemerkit säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Tilapäinen merkintä otetaan pois käytöstä (ks. Loppupäivämäärä) ja poistetaan maastosta
  • Viikon ja sitä pidemmät tilapäisyydet tulee ilmoittaa.

Ylläpitosovelluksella tietomalli on pakollisten ominaisuustietojen osalta suppeampi.

Muuttuja

Tietotyyppi

Selite

Toimittaminen

vauriotyyppi

kokonaisluku (int)

Koodiarvo 1-4, joka kuvaa laitteen vauriota

vapaavalintainen

vanha

kokonaisluku (int)

Vanhan lain mukainen asetusnumero tallennettuna, mikäli vanhan lain mukainen liikennemerkki

vapaavalintainen

tila

kokonaisluku

laitteen tila tai elinkaarta, kuten tilapäisyyttä tai poistamista kuvaava koodiarvo

pakollinen, jos tilapäinen

tiennimi

merkkijono (str)

tien nimi, jolla laite on ja sen vaikutusalue alkaa

pakollinen, jos ei suuntaa

suunta

kokonaisluku (int)

laitteen vaikutussuunta tiestöä pitkin asteina1-360

ehdollinen

s_sijainti

kokonaisluku (int)

koodiarvo 1-5 kuvaa laitteen sijaintia

vapaavalintainen

p_teksti

merkkijono (str)

Päämerkin teksti, jos sisältää muuta kuin vakiomuotoista tekstiä



loppu_pvm

merkkijono (str)

viimeinen päivä, jolloin laitteelle asetettu elinkaaren tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv

pakollinen, jos tilapäinen

lisatieto

merkkijono (str)

vapaa tekstikenttä

vapaavalintainen

kunto

kokonaisluku (int)

koodiarvo 1-5 kuvaa laitteen kuntoa

vapaavalintainen

kunta_id

merkkijono (str)

kunnan järjestelmässä oleva laitteen identifiointitunnus

vapaavalintainen

korkeus

kokonaisluku (int)

vapaata alituskorkeus senttimetreinä (cm)

vapaavalintainen

korjauksen kiireellisyys

kokonaisluku (int)

Koodiarvo 1-4, joka kuvaa laitteen korjauksen kiireellisyyttä

vapaavalintainen

koko

kokonaisluku (int)

koodiarvo, joka kuvaa liikennemerkin kokoa

vapaavalintainen

kalvo

kokonaisluku (int)

koodiarvo 1-3, kuvaa kalvon heijastavuutta

vapaavalintainen

kaistatyyp

kokonaisluku (int)

kaistan tyyppiä kuvaava koodiarvo

pakollinen, jos kaistakohtainen

kaistanro

kokonaisluku (int)

osoittaa millä kaistalla laite on. kaistatieto on pakollinen tieto silloin kun merkki ei ole voimassa kaikilla kaistoilla.

pakollinen, jos kaistakohtainen

id

kokonaisluku (str)

Digiroadissa kohteelle annettava id (automaattinen)

pakollinen

geometria

point geometry

kohteen geometria

pakollinen

asetus_num

merkkijono (str)

koodiarvo, joka kuvaa laitteen tarkan tyypin

pakollinen

arvo

kokonaisluku (int)

liikennemerkin arvo, kun se on numeerinen

pakollinen osalle merkeistä

arvio_aika

kokonaisluku (int)

Arvio vuodesta, jolloin laitteen elinkaari tulee päätökseen

vapaavalintainen

alku_pvm

merkkijono (str)

ensimmäinen päivä, jolloin laitteelle asetettu elinkaaren tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv



3_vari

kokonaisluku (int)

lisäkilven värin tyypin kertova koodiarvo

vapaavalintainen

3_teksti

merkkijono (str)

lisäkilven sisällön tarkenne, esim etäisyys tai teksti, jos ei vakio

vapaavalintainen

3_koko

kokonaisluku (int)

lisäkilven koon kertova koodiarvo 1-3

vapaavalintainen

3_kilpi

merkkijono (str)

koodiarvo, joka kuvaa lisäkilven luokan. lisäkilpiä voi asettaa kolme

vapaavalintainen

3_kalvo

kokonaisluku (int)

lisäkilven kalvon tyypin kertova koodiarvo 1-3

vapaavalintainen

2_vari

kokonaisluku (int)

lisäkilven värin tyypin kertova koodiarvo

vapaavalintainen

2_teksti

merkkijono (str)

lisäkilven sisällön tarkenne, esim etäisyys tai teksti, jos ei vakio

vapaavalintainen

2_koko

kokonaisluku (int)

lisäkilven koon kertova koodiarvo 1-3

vapaavalintainen

2_kilpi

merkkijono (str)

koodiarvo, joka kuvaa lisäkilven luokan. lisäkilpiä voi asettaa kolme

vapaavalintainen

2_kalvo

kokonaisluku (int)

lisäkilven kalvon tyypin kertova koodiarvo 1-3

vapaavalintainen

1_vari

kokonaisluku (int)

lisäkilven värin tyypin kertova koodiarvo

vapaavalintainen

1_teksti

merkkijono (str)

lisäkilven sisällön tarkenne, esim etäisyys tai teksti, jos ei vakio

vapaavalintainen

1_koko

kokonaisluku (int)

lisäkilven koon kertova koodiarvo 1-3

vapaavalintainen

1_kilpi

merkkijono (str)

koodiarvo, joka kuvaa lisäkilven numeroa (ent. asetusnumero)
lisäkilpiä voi asettaa kolme

vapaavalintainen

1_kalvo

kokonaisluku (int)

lisäkilven kalvon tyypin kertova koodiarvo 1-3

vapaavalintainen

Tieliikennelaki 729/2018 määräysliitteen mukaiset Liikennemerkki-kohdeluokkaan kuuluvat merkit:

  • Varoitusmerkit A1-A33
  • Etuajo-oikeus- ja väistämismerkit B1-B7
  • Kielto- ja rajoitusmerkit C1-C48
  • Määräysmerkit D1-D11
  • Sääntömerkit E1-E30
  • Lisäkilvet H1-H26
  • Muut liikenteenohjaukseen tarkoitetut merkit (I5-I11 ja I13-I19)

Listan ulkopuolelle jäävät kohteet löytyvät opasmerkeistä ja sulkulaitteista.



LIIKENNEVALO-OPASTIMET

Liikennevalot ovat liikenteenohjaukseen tarkoitettuja pysyviä tai tilapäisiä valo-opastimia.

Laitteet on jaettu seuraaviin ryhmiin:

  •     Ajoradan valo-opastimet (valo-opastin)
  •     Nuolivalo-opastimet
  •     Joukkoliikenneopastimet
  •     Polkupyöräopastimet
  •     Jalankulkijaopastimet
  •     Ajokaistaopastimet

Liikennevalot muodostetaan ajoradan poikkileikkauksella kohtaan, jossa liikennevalot sijaitsevat. Yhteen muodostettuun pisteeseen voidaan sijoittaa useita yksittäisiä laitteita. Esimerkiksi yhdessä pisteessä voi sijaita ajoradan valo-opastimet, nuolivalo-opastimet ja joukkoliikenteenopastin.

Erilliset laitteet lisätään niille laaditun liikennevalo-opastimen numeron avulla. Tieliikennelaissa 279/2018 liikennevalot on määritelty kiinteisiin ja vilkkuviin valoihin. Tieto vilkkuvasta liikennevalosta on dynaamista tietoa, johon Digiroad-järjestelmä ei tällä hetkellä pysty vastaamaan. Tämän vuoksi suorasta lain mukaisesta liikennevalojen numeroinnista joudutaan poikkeamaan.

Digiroadiin tulee toimittaa Pysyvät liikennevalo-opastimet. Pysyvällä liikennevalo-opastimella tarkoitetaan laitetta, joka ei liity tilapäisjärjestelyihin, kuten tietöihin. Digiroadiin voi halutessaan toimittaa myös tilapäiset laitteet, jotka vaikuttavat maastossa viikon (7 päivää) tai pidempään.

Liikennevalolle muodostetaan pistemäinen kohde, johon voi liittää useamman yksittäisen laitteen. Liikennevalo-opastin muodostetaan aina ajoradan tai väylän poikkileikkaukseen. Kohdan tulee olla sama, jossa liikennevalot sijaitsevat.

  • Pistemäinen kohde, 2,5 D geometria.

Liikennevalot muodostetaan siis keskilinjageometrialle, mutta niille voi halutessaan tallentaa tarkan maastosijainnin. Mahdollinen kaistatieto tulee liikennevalo-opastimelle ominaisuustietona.

Ajoradan valo-opastimet (valo-opastin)

  • Ajoradan valo-opastimella tarkoitetaan ns. normaalia kolmen valon opastinta (punainen, keltainen, vihreä)
  • Yksittäiselle valo-opastimelle voi antaa useita erilaisia ominaisuustietoja
  • Digiroad-sovelluksen käyttöliittymän avulla opastimelle valitaan vaikutussuunta
  • Massatoimituksessa vaikutussuunta päätellään koordinaattien ja suuntatiedon avulla.

Nuolivalo-opastimet

  • Nuolivalo-opastimille on omat kohteensa vasemmalle ja oikealle kääntyvill
  • Yksittäiselle nuolivalo-opastimelle voi antaa useita erilaisia ominaisuustietoja
  • Digiroad-sovelluksen käyttöliittymän avulla opastimelle valitaan vaikutussuunta
  • Massatoimituksessa vaikutussuunta päätellään koordinaattien ja suuntatiedon avulla.

Joukkoliikenneopastimet

  • Joukkoliikenneopastimia ei sidota keskilinjageometriaan, mikäli ne sijaitsevat maastossa kohdassa, jolla ei ole linkkigeometriaa
  • Joukkoliikenneopastin sijoitetaan massatoimituksessa maastokoordinaateilla oikeaan sijaintiin
  • Digiroad-sovelluksen avulla joukkoliikenneopastimet voi myös käyttöliittymässä sijoittaa irti keskilinjageometriasta
  • Vaikutussuunta päätellään käyttöliittymän, koordinaattien tai suunta-tiedon avulla.

Polkupyöräopastimet

  • Polkupyöräopastimet voidaan sijoittaa joko ajoradan keskilinjageometriaan sidottuna tai jalankulun ja pyöräilyn väylän geometrialle kohtaan, jossa mahdollinen pyörätien jatke tai muu ylityskohta sijaitsee
  • Yksittäiselle opastimelle voi antaa useita erilaisia ominaisuustietoja
  • Polkupyöräopastimille on omat kohteensa valo-opastimelle nuolivalolla tai ilman.

Jalankulkijaopastimet

  • Jalankulkijaopastimet voidaan sijoittaa joko ajoradan keskilinjageometriaan sidottuna tai jalankulun ja pyöräilyn väylän geometrialle kohtaan, jossa  suojatie tai muu ylityskohta sijaitsee
  • Yksittäiselle opastimelle voi antaa useita erilaisia ominaisuustietoja

Ajokaistaopastimet

  • Ajokaistaopastimet sijoitetaan keskilinjageometrialle ja niille annetaan ominaisuustietona vaikuttava kaista
  • Yksittäiselle opastimelle voi antaa myös useita erilaisia ominaisuustietoja.

Valo-opastimen numero  (Pakollinen tieto)

  • Koodiarvo, (kokonaisluku), asetus_num
  • Ilmoitetaan opastimen tyyppi
KOODI Selite
1 Valo-opastin
4.1 Nuolivalo oikealle
4.2 Nuolivalo vasemmalle
5 Kolmio opastin
8 Joukkoliikenneopastin
9.1 Polkupyöräopastin
9.2 Polkupyörän nuolivalo
10 Jalankulkijan opastin
11 Ajokaistaopastin

Opastimen suunta (pakollinen)

  • Numeerinen kenttä, vaikutussuunta astelukuna, suunta
  • Astelukuna ilmoitettava lukuarvo opastimen vaikutussuunnasta
  • Ilmoitetaan suunta johon valo-opastin vaikuttaa, ei suuntaa johon opastimen valot osoittavat

 Opastimen suhteellinen sijainti, (vapaavalintainen)

  • Koodiarvo (kokonaisluku), s_sijainti
  • Suhteellinen sijainti -tiedon avulla täsmennetään laitteen sijainti kadun poikkileikkauksella. Suhteellisen sijainnin oletuksena on pylväs ajoradan tai kävelyn ja pyöräilyn väylän oikeassa reunassa. Jos kenttä on tyhjä, laite saa tarkenteeksi arvon 1.



Koodi Selite
1

Ajoradan oikea puoli (ajosuuntaan nähden), oletus
2

Ajoradan vasen puoli (ajosuuntaan nähden)
3

Kaistojen yläpuolella
4

Keskisaareke tai liikenteenjakaja



Opastimen rakennelma  (vapaavalintainen)

  • Koodiarvo (kokonaisluku), rakennelma
  • Rakennelma-tiedon avulla voidaan täsmentää rakennelma, jossa laite on kiinni.



Koodi Selite
  Ei tiedossa, null
1 Pylväs
2 Seinä
3 Silta
4 Portaali
5 Puoliportaali
6 Puomi tai muu esterakennelma
7 Muu



Alituskorkeus (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), korkeus
  • Korkeudella tarkoitetaan ajoradan yläpuolella sijaitsevan laitteen alituskorkeutta
  • Arvo ilmoitetaan senttimetreinä.



Koodi Selite
352 Korkeus senttimetreinä tien pinnasta laitteen alareunaan (3,52 cm)
427 Korkeus senttimetreinä tien pinnasta laitteen alareunaan (4,27 m)



Äänimerkki (vapaavalintainen)

  • Koodiarvo (kokonaisluku), a_merkki
  • Äänimerkillä tarkoitetaan mitä tahansa valo-ohjaimen yhteydessä olevaa ääneen perustuvaa lisäohjausta. Esimerkiksi jalankulkijan valon ääniopaste ja tasoristeyksen varoitusääni ovat äänimerkkejä.
Koodi Selite
  Ei tiedossa, null
1 Ei
2 Kyllä



Ajoneuvon tunnistus (vapaavalintainen)

  • Koodiarvo, (kokonaisluku), tunnistus
  • Ilmoitetaan onko opastimen vaikutussuunnassa lähestyvän ajoneuvon tunnistavia laitteita.
Koodi Selite
  Ei tiedossa, null
1 Silmukka
2 Infrapunailmaisin
3 Tutka eli mikroaaltoilmaisin
4 Muu



Painonappi (vapaavalintainen)

  • Koodiarvo, (kokonaisluku), painonappi
  • Ilmoitetaan onko jalankulkijan tai polkupyöräilijän opastimien vaikutusalueella painonappia.



Koodi Selite
  Ei tiedossa, null
1 Ei
2 Kyllä



Lisätieto (vapaavalintainen)

  • Vapaa tekstikenttä (merkkijono), lisatieto
  • Lisätietokenttä on vapaa tekstikenttä, johon voi toimittaa tietoja esimerkiksi laitteen huoltoon tai muuhun huomioitavaan liittyen.

Kaista (vapaavalintainen)

  • Koodiarvo, (kokonaisluku), kaistanro
  • Kaista annetaan yksittäiselle laitteelle, joka ei vaikuta kaikilla kaistoilla.

Kaistatyyppi

  • Koodiarvo, kaista_tyyppi
  • Kaistalle annettava koodiarvo, joka kuvaa kaistan tyyppiä.

Maastosijainti (vapaavalintainen)

  • koordinaatit, (merkkjono), maastosijainti
  • Yksittäisen laitteen tarkat maastokoordinaatit.

Kunta ID (vapaavalintainen)

  • Merkkijono, kunta_ID
  • Kunnan omassa järjestelmässä olevan laitteen identifiointitunnus.
  • Pysyvät valo-ohjaimet säilyvät samana kohteena järjestelmässä siihen asti kunnes
    • Liikennevalo-ohjaus poistuu pysyvästi esimerkiksi liikenneympyrän seurauksena
    • Liikennevalo-opastin siirtyy.
  • Tilapäiset valo-opastimet säilyvät samana kohteena järjestelmässä siihen asti kunnes
    • Tilapäinen valo-ohjain otetaan pois käytöstä (ks. loppu_pvm)
    • Tilapäinen liikennevalo-opastin siirtyy.
  • Laitteen elinkaaren muutoksia voi hallita elinkaari-ominaisuustiedon avulla (ks. Elinkaari).

Tietomalli

Ylläpitosovelluksella tietomalli on pakollisten ominaisuustietojen osalta suppeampi.

Muuttuja Tietotyyppi Selite Toimittaminen
ID Kokonaisluku Digiroadissa kohtelle annettava id (automaattinen)
geometria

point geometry

 Kohteen geometria pakollinen
suunta kokonaisluku

Laitteen vaikutussuunta tiestöä pitkin asteina

 pakollinen
tiennimi merkkijono (str) Tiennimi, jolla laite sijaitsee ehdollinen, lisättävä jos ei suuntaa
asetusnumero



kokonaisluku (int)

 Koodiarvo, joka kuvaa laitteen tyyppiä esimerkiksi jalankulkijan opastin (nyk. numero, ent.  asetusnumero) pakollinen
kaistanro

kokonaisluku (int)

 Osoittaa millä kaistalla laite on vapaavalintainen
kaistatyyp kokonaisluku (int) Koodiarvo, joka kuvaa kaistan tyyppiä vapaavalintainen
kunta_id merkkijono (str) Kunnan järjestelmässä oleva laitteen identifiointitunnus vapaavalintainen
s_sijainti kokonaisluku (int) Koodiarvo 1-3 kuvaa liikenteenohjauslaite ryhmän suhteellisen sijainnin vapaavalintainen
rakennelma kokonaisluku (int) Koodiarvo 1-5 kuvaa missä yksittäinen laite on kiinni vapaavalintainen
korkeus kokonaisluku (int) Laitteen korkeus ajoväylän pinnasta cm vapaavalintainen
tunnistus kokonaisluku (int) Ilmoittaa onko opastimessa lähestyvän ajoneuvon tunnistavien laitteita vapaavalintainen
painonappi kokonaisluku (int) Koodiarvo, joka kuvaa onko jalankulkijan ja polkupyötäilijän opastimissa painonappi vapaavalintainen
a_merkki kokonaisluku (int) Koodiarvo null. 1,2 kuvaa onko laitteessa ääni vapaavalintainen
tila   Laitteen elinkaarta, kuten tilapäisyyttä tai poistamista kuvaava koodiarvo pakollinen, jos tilapäinen
maastosijainti kokonaisluku (int) Opastimen maastokoordinaatit vapaavalintainen
alku_pvm merkkijono (str) Ensimmäinen päivä, jolloin laitteelle asetettu elinkaaren tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv

vapaavalintainen
loppu_pvm merkkijono (str) Viimeinen päivä, jolloin laitteelle asetettu elinkaaren tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv pakollinen, jos tilapäinen

SULKULAITTEET (MUUT LIIKENTEENOHJAUKSEEN TARKOITETUT MERKIT)

Sulkulaitteet ovat muut liikenteenohjaukseen tarkoitetut merkit -ryhmän laitteita, joiden tarkoituksena on sulkea ajokaistan, jalkakäytävän tai pyöräilyn väylän yhteys.

Sulkulaitteisiin kuuluvat:

  1.     Sulkupuomi (I1)
  2.     Sulkuaita (I2.1, I2.2)
  3.     Sulkupylväs (I3.1, I3.2, I3.3)
  4.     Sulkukartio (I4)

Digiroadiin tulee toimittaa pysyvät sulkulaitteet. Pysyvällä sulkulaitteella tarkoitetaan laitetta, joka ei liity tilapäisjärjestelyihin, kuten tietöihin. Pysyvällä sulkulaitteella ei ole erillistä temporaalista määritelmää. Digiroadiin voi myös toimittaa tilapäiset laitteet, jotka vaikuttavat maastossa viikon (7 päivää) tai pidempään.

Sulkulaitteet ovat 2,5 D pisteitä (point geometry, X,Y,Z).

Sijainti täsmennetään:

  1.     Maastosijainnin koordinaateilla
  2.     Kaistanumerolla ja tyypillä
  3.     Tiennimellä

Sulkulaite sulkee oletuksena ajoradan molempiin ajosuuntiin ja sijaitsee kaistan keskellä. Jos vain osa kaistoista tai toinen ajosuunta on suljettu, tulee ilmoittaa myös kaistatieto (ks. yhteiset ominaisuustiedot)

Tien pituussuuntaan asetetut sulkulaitteet ilmoitetaan seuraavilla tiedoilla:

  •     Ajosuuntaan nähden ensimmäisen sulkulaitteen sijaintitiedot
  •     Kaista
  •     Suhteellinen sijainti (2 tai 3)
  •     Sulkulaitteiden sulkeman tien osan pituus metreinä (pituus)
  •     Lukumäärä (vapaaehtoinen)


Sulkulaitteiden erilliset ominaisuustiedot

Ominaisuustietojen selitteet



Sulkulaitteen numero (pakollinen)

  • Tekstimuotoinen koodiarvo, asetus_num
  • Sulkulaitteen numero kuvaa sulkulaitteisiin luokiteltujen muiden liikenteenohjauksen tarkoitettujen merkkien tarkemman luonteen
Koodi Selite
I1 Sulkupuomi
I2.1 Sulkuaita
I2.2 Sulkuaita nuoliohjaimelle
I3.1 Sulkupylväs, ajokaistan vasen reuna
I3.2 Sulkupylväs, ajokaistan oikea reuna
I3.3 Sulkupylväs, suora
I4 Sulkukartio



Avattava yhteys (pakollinen)

  • Numeerinen koodiarvo (kokonaisluku), avat_yht
  • Suljettu yhteys tarkoittaa, että laitetta ei voi tarvittaessa siirtää tai avata. Suljettuihin yhteyksiin kuuluvat esimerkiksi kiinteät maahan asennetut pollarit, sekä puomit,     joita ei ole mahdollista avata.
  • Avattava yhteys kuvaa puomia tai muuta laitetta, jonka vaikutusalueella oleva tienosa on ajokelpoinen ja laitteen voi tarvittaessa avata (lukituksen poisto) tai siirtää pois     edestä, kuten sulkukartion.
Koodi Selite
1 Suljettu yhteys
2 Avattava yhteys



Suhteellinen sijainti, (vapaavalintainen)

  • Koodiarvo (kokonaisluku), s_sijainti
  • Suhteellinen sijainti -tiedon avulla täsmennetään tarkemmin laitteen sijainti kadun poikkileikkauksella. Suhteellinen sijainti on oletuksena kaistan keskellä. Jos kenttä on tyhjä, laite saa tarkenteeksi arvon 1.
Koodi Selite
1 Kaistan tai ajoradan keskellä
2

Ajoradan tai kaistan oikea reuna (ajosuuntaan nähden), ei sulje ajorataa vaan estää siirtymisen viereiselle kaistalle
3 Ajoradan tai kaistan vasen reuna (ajosuuntaan nähden), ei sulje ajorataa vaan estää siirtymisen viereiselle kaistalle



Pituus (pakollinen pituussuunnassa kaistan sulkevalle sulkulaitteelle)

  • Numeerinen kenttä (kokonaisluku), pituus
  • Pituus tarkoittaa etäisyyttä maastossa, jolla vierekkäiset sulkulaitteet sulkevat yhteyden. Pituutta voi käyttää tien pituussuunnassa sulkevien sulkulaitteiden jonon ilmoittamiseen. Pituus ilmoitetaan ensimmäisestä asetetusta sulkulaitteesta viimeiseen. Mittayksikkö on metri (m).

Määrä (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), maara
  • Määrä-tiedon avulla voidaan täsmentää yksittäisten laitteiden lukumäärä. Esimerkiksi jos usealla sulkukartiolla on suljettu yksi kaista, ja kartioiden määrä halutaan tietoon.

Lisätieto (vapaavalintainen)

  • Vapaa tekstikenttä (merkkijono), lisatieto
  • Lisätietokenttä on vapaa tekstikenttä, johon voi toimittaa muita tietoja esimerkiksi laitteen huoltoon tai muuhun liittyen

Ominaisuustietojen selitteet



Sulkulaitteen numero (pakollinen)

  • Tekstimuotoinen koodiarvo, asetus_num
  • Sulkulaitteen numero kuvaa sulkulaitteisiin luokiteltujen muiden liikenteenohjauksen tarkoitettujen merkkien tarkemman luonteen
Koodi Selite
I1 Sulkupuomi
I2.1 Sulkuaita
I2.2 Sulkuaita nuoliohjaimelle
I3.1 Sulkupylväs, ajokaistan vasen reuna
I3.2 Sulkupylväs, ajokaistan oikea reuna
I3.3 Sulkupylväs, suora
I4 Sulkukartio



Avattava yhteys (pakollinen)

  • Numeerinen koodiarvo (kokonaisluku), avat_yht
  • Suljettu yhteys tarkoittaa, että laitetta ei voi tarvittaessa siirtää tai avata. Suljettuihin yhteyksiin kuuluvat esimerkiksi kiinteät maahan asennetut pollarit, sekä puomit,     joita ei ole mahdollista avata.
  • Avattava yhteys kuvaa puomia tai muuta laitetta, jonka vaikutusalueella oleva tienosa on ajokelpoinen ja laitteen voi tarvittaessa avata (lukituksen poisto) tai siirtää pois     edestä, kuten sulkukartion.
Koodi Selite
1 Suljettu yhteys
2 Avattava yhteys



Suhteellinen sijainti, (vapaavalintainen)

  • Koodiarvo (kokonaisluku), s_sijainti
  • Suhteellinen sijainti -tiedon avulla täsmennetään tarkemmin laitteen sijainti kadun poikkileikkauksella. Suhteellinen sijainti on oletuksena kaistan keskellä. Jos kenttä on tyhjä, laite saa tarkenteeksi arvon 1.
Koodi Selite
1 Kaistan tai ajoradan keskellä
2

Ajoradan tai kaistan oikea reuna (ajosuuntaan nähden), ei sulje ajorataa vaan estää siirtymisen viereiselle kaistalle
3 Ajoradan tai kaistan vasen reuna (ajosuuntaan nähden), ei sulje ajorataa vaan estää siirtymisen viereiselle kaistalle



Pituus (pakollinen pituussuunnassa kaistan sulkevalle sulkulaitteelle)

  • Numeerinen kenttä (kokonaisluku), pituus
  • Pituus tarkoittaa etäisyyttä maastossa, jolla vierekkäiset sulkulaitteet sulkevat yhteyden. Pituutta voi käyttää tien pituussuunnassa sulkevien sulkulaitteiden jonon ilmoittamiseen. Pituus ilmoitetaan ensimmäisestä asetetusta sulkulaitteesta viimeiseen. Mittayksikkö on metri (m).

Määrä (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), maara
  • Määrä-tiedon avulla voidaan täsmentää yksittäisten laitteiden lukumäärä. Esimerkiksi jos usealla sulkukartiolla on suljettu yksi kaista, ja kartioiden määrä halutaan tietoon.

Lisätieto (vapaavalintainen)

  • Vapaa tekstikenttä (merkkijono), lisatieto
  • Lisätietokenttä on vapaa tekstikenttä, johon voi toimittaa muita tietoja esimerkiksi laitteen huoltoon tai muuhun liittyen

Elinkaarisäännöt

Laitteen elinkaarta hallitaan tila-ominaisuustiedon avulla (katso yhteiset ominaisuustiedot)

Pysyvät sulkulaitteet säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Sulkulaite poistetaan maastosta kokonaan ja ajo avataan
  • Sulkulaite siirretään tien pituussuunnassa niin paljon, että sulkulaitteen sulkema osuus muuttuu oleellisesti, esimerkiksi siirrettäessä risteyksen toiselle puolelle

Tilapäiset sulkulaitteet säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Tilapäinen sulkulaite otetaan pois käytöstä (katso loppupäivämäärä)
  • Tilapäinen sulkulaite siirtyy tien pituussuunnassa niin paljon, että alkuperäinen vaikutuksen kohde (esimerkiksi suojatie tai risteys) ei ole enää sulkulaitteen vaikutusalueella. Sulkulaitteen siirtyessä sen sijaintitiedot tulee päivittää.

Tietomalli

Ylläpitosovelluksella tietomalli on pakollisten ominaisuustietojen osalta suppeampi

Muuttuja  Tietotyyppi Selite Toimittaminen
geometria  geometry (point) Kohteen geometria pakollinen
tien_nimi merkkijono (str) Tiennimi, jolla laite sijaitsee pakollinen
asetus_num merkkijono (str) Koodiarvo, joka kuvaa laitteen tyyppiä esim. puomi tai pollari pakollinen
s_sijainti kokonaisluku (int)   vapaavalintainen
avat_yht kokonaisluku (int) Koodiarvo 1-2 kuvaa onko sulkulaite mahdollista avata vai e pakollinen
id merkkijono (str) Kunnan järjestelmässä oleva laitteen identifiointitunnus vapaavalintainen
pituus kokonaisluku (int) Pituus maastossa, jolla vierekkäiset laitteet sulkevat yhteyden ehdollinen
maara kokonaisluku (int) Yksittäisten laitteiden määrä, esimerkiksi sulkukartioiden lukumäärä vapaavalintainen
lisatieto merkkijono (str) Vapaa tekstikenttä vapaavalintainen
tila kokonaisluku  Laitteen tilaa, kuten tilapäisyyttä tai poistamista kuvaava koodiarvo pakollinen, jos väliaikainen
alku_pvm merkkijono (str) Ensimmäinen päivä, jolloin laitteelle asetettu elinkaaren tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvv vapaavalintainen
loppu_pvm merkkijono (str) Viimeinen päivä, jolloin laitteelle asetettu elinkaaren tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv pakollinen, jos väliaikainen

OPASTUSMERKIT

Opastusmerkit ovat tieliikennelaissa osa liikennemerkkejä, mutta muodostavat Digiroadissa oman kokonaisuutensa opastusmerkkien erityispiirteiden vuoksi.

Opastusmerkkeihin kuuluvat:

  1. Opastusmerkit (F1- F57.2)
  2. Palvelukohteiden opastusmerkit (G1-G42)

Digiroadiin tulee toimittaa:

  • Pysyvät opastusmerkit, joilla tarkoitetaan laitteita, jotka eivät liity tilapäisjärjestelyihin, kuten tietöihin.

Digiroadiin voi halutessaan toimittaa:

  • Tilapäiset laitteet, jotka vaikuttavat maastossa viikon (7 päivää) tai pidempään. Tilapäisiä opastusmerkkejä ei ole välttämätöntä toimittaa Digiroadiin.

Opastusmerkit ovat 2,5 D pisteitä (point geometry, X,Y,Z).

Opastusmerkkien sijainti täsmennetään:

  1. Maastosijainnin koordinaateilla
  2. Kaistanumerolla
  3. Suunta tai tiennimi -tiedolla
  4. Suhteellinen sijainti -tiedolla

Tekstien ja numeroiden kirjaussäännöt:

Opastaulujen suuntien osoittama nimistö ja muut tekstit kirjataan listaksi myötäpäivään luettuna. Kirjaaminen aloitetaan suoraan menevästä kaistasta ja jatketaan myötäpäivään.

Avaa täyskokoinen kuva Ponnahdusikkuna

Esimerkki F3

  • Opastustaulun erilliset tekstikohteet erotellaan puolipisteellä.
  • Opasnuolia käyttävissä merkeissä kirjaaminen aloitetaan suoraan menevästä ja jatketaan myötäpäivään ympäri:

Paikkala; Mallila; Testimaa

  • Allekkain tai vierekkäin olevat samaan suuntaan olevat tiedot erotetaan toisistaan pilkulla. Kirjaaminen aloitetaan ylhäältä alas ja vasemmalta oikealle.

Avaa täyskokoinen kuva Ponnahdusikkuna

  • Taulussa oleva teksti ja tekstiin liittyvä numero, kuten kilometrimäärä kohteeseen: teksti ja numero erotetaan toisistaan pilkulla:
    Helsinki, 64; Hyvinkää, 14.
  • Opastaulussa olevat muut taulut, kuten esimerkissä tienumeroita osoittavat opastaulut, ovat omia kohteitaan ja ilmoitetaan sisempi opaste -ominaisuustietona.

Opastusmerkkiyhdistelmien toimittaminen

  1. Päällekkäisten (F3) fyysisesti samassa rakenteessa kiinni olevien merkkien vienti tapahtuu ilmoittamalla merkit identtisellä sijaintitiedolla. Opasmerkkiyhdistelmien tietomalli ei kuvaa taulun ulkomuotoa maastossa, vaan pelkästään sen informaatiosisältöä.
  2. Sisäkkäisten merkkien ilmoittaminen tapahtuu siten, että esimerkiksi suunnistustaulun sisällä olevat muut opasteet ilmoitetaan kenttään: sisäkkäinen opaste ja sisäkkäisen opasteen teksti. Sisäkkäisiä opasteita voi Digiroadissa antaa 9 kappaletta yhdelle opastusmerkille


Avaa täyskokoinen kuva Ponnahdusikkuna

Esimerkki F1.2



Esimerkiksi F1.2 suunnistustauluun: F1.2 on taulun pohja, jolle annetaan ominaisuustietona nuolikuvion osoittamat tekstit. Opastaulussa olevat lisämerkit, kuten esimerkiksi valtatienumerot F29 tallennetaan F1.2 taulun ominaisuustietona. Sisäkkäisille tauluille tulee ilmoittaa opasteen teksti tai numerot (merkin osoittama tienumero tai tiennimi) omana ominaisuustietonaan.

Ominaisuustietojen selitteet

Liikennemerkin numero (Pakollinen ominaisuustieto)

  • Koodiarvo (merkkijono), asetus_num
  • Pääopasteen liikennemerkin numero on koodiarvo, joka kuvaa opastusmerkin alinta taulua. Pääopaste voi olla mikä tahansa opastusmerkki tai palvelukohteiden opastusmerkki: Esimerkiksi jos valtatienumerotaulu F29 on ainoa rakenteessa oleva merkki, on se silloin pääopaste. Jos valtatienumerotaulu F29 taas on jonkin muun taulun sisään merkittynä, on se silloin sisempi opaste. Opastusmerkit (F1- F57.2) & Palvelukohteiden opastusmerkit (G1-G42)



Luokka

Selite

F3

Pääopasteen luokka



Teksti (pakollinen ominaisuustieto)

  • Avoin tekstikenttä (merkkijono), p_teksti
  • Pääopasteen teksti on tekstiä tai numeroita, jotka on suoraan kirjattu luokka, pääopaste-ominaisuuteen ilmoitettuun tauluun. Taulussa voi olla lisäksi sisempiä opastauluja ja ne ilmoitetaan erillisinä ominaisuustietona.
  • Kaksikielisyyden voi ilmoittaa samaan tekstikenttään.



Teksti

Selite

Paikkala; Mallila, 20; Testimaa

Opasmerkkiin kirjattu teksti kirjaussääntöjen mukaisesti



Sisempi opaste (vapaavalintainen)

  • Koodiarvo (merkkijono), sisempi_opas
  • Pääopasteen yhteydessä oleva sisäkkäisen opasteen liikennemerkin numero
  • Pääopasteen teksti on tekstiä tai numeroita, jotka on suoraan kirjattu luokka, pääopaste-ominaisuuteen ilmoitettuun tauluun. Taulussa voi olla lisäksi sisempiä opastauluja ja ne ilmoitetaan erillisenä ominaisuustietona.



Luokka

Selite

F29

Sisäkkäisenopasteen luokka



Sisempi opaste, teksti (vapaavalintainen)

  • Avoin tekstikenttä (merkkijono), sisempi_teksti
  • Pääopasteen yhteydessä oleva sisäkkäisen opasteen teksti

Teksti

Selite

7

Sisäkkäiseen opastusmerkkiin kirjattu teksti kirjaussääntöjen mukaisesti



Suhteellinen sijainti (vapaavalintainen)

  • Koodiarvo (kokonaisluku), s_sijainti
  • Suhteellinen sijainti -tiedon avulla täsmennetään tarkemmin laitteen sijainti kadun poikkileikkauksella. Suhteellinen sijainti -tiedon oletuksena on pylväs ajoradan oikeassa reunassa. Jos kenttä on tyhjä, laite saa tarkenteeksi arvon 1. Kaikki merkit ovat oletuksena.

Koodi

Selite

1

Väylän oikea puoli (ajosuuntaan nähden)

2

Väylän vasen puoli (ajosuuntaan nähden)

3

Kaistojen yläpuolella

4

Keskisaareke tai liikenteenjakaja

5

Pituussuuntaan ajosuuntaan nähden



Rakenne (vapaavalintainen)

  • Koodiarvo (kokonaisluku), rakenne
  • Rakennetiedon avulla voidaan täsmentää tarkemmin rakennelman, jossa laite on kiinni.

Koodi

Selite



Ei tiedossa, null

1

Pylväs

2

Seinä

3

Silta

4

Portaali

5

Puomi tai muu esterakennelma

6

Muu



Kunto (vapaavalintainen)

  • koodiarvo (kokonaisluku ), kunto
  • Voidaan käyttää liikennemerkkien kalvon, maalin ja muiden rakenteen fyysistä kuntoa kuvaavien muuttujien seurantaan.

Koodi

Selite

1

Erittäin huono

2

Huono

3

Tyydyttävä

4

Hyvä

5

Erittäin hyvä



Kalvon tyyppi (vapaavalintainen)

  • Vapaa tekstikenttä (merkkijono), kalvo
  • Tarkentaa laitteen kalvoon liittyviä tietoja

Koodi

Selite

R1

R1 luokan kalvo

R2

R2 luokan kalvo

R3

R3 luokan kalvo



Lisätieto (vapaavalintainen)

  • Vapaa tekstikenttä (merkkijono), lisatieto
  • Mahdollistaa vapaavalintaisten lisätietojen ylläpidon, kuten tiedon laitteen elektronisesta näytöstä

Elinkaarta hallitaan tila-ominaisuustiedon avulla

Pysyvät opasmerkit säilyvät samana kohteena järjestelmässä siihen asti kunnes,

  • Opasmerkki poistetaan maastosta
  • Opasmerkki siirtyy

Tilapäisiä opasmerkkejä voi hallita samaan tapaan kuin muitakin liikennemerkkejä.

Ylläpitosovelluksella tietomalli on pakollisten ominaisuustietojen osalta suppeampi

Muuttuja

Tietotyyppi

Selite

Toimittaminen

geometria

point geometry (double)

Kohteen geometria

pakollinen

suunta

kokonaisluku (int)

Laitteen vaikutussuunta tiestöä pitkin asteina

ehdollinen

tiennimi

merkkijono (str)

Tiennimi, jolla laite sijaitsee ja sen vaikutusalue alkaa

ehdollinen

asetus_num

kokonaisluku (int)

Koodiarvo, joka kuvaa laitteen tarkempaa tietosisältöä

pakollinen

teksti

merkkijono (str)

Pääopasteen tekstit suoraan menevän kaistastan tiedoista alkaen myötäpäivään kirjattuna

pakollinen

sisempi_opas

merkkijono (str)

Sisemmän opasmerkin tekstit suoraan menevän kaistastan tiedoista alkaen myötäpäivään kirjattuna

vapaavalintainen

sisempi_teksti

merkkijono (str)

Sisemmän opasmerkin tekstit suoraan menevän kaistastan tiedoista alkaen myötäpäivään kirjattuna

vapaavalintainen

arvo

kokonaisluku (int)

Liikennemerkin arvo, kun se on numeerinen

ehdollinen

kaistanro

kokonaisluku (int)

Osoittaa millä kaistalla laite on. Kaistatieto on pakollinen tieto silloin kun merkki ei ole voimassa kaikilla kaistoilla.

pakollinen, jos kaistakohtainen

kaistatyyp

kokonaisluku (int)

Kaistan tyyppiä kuvaava koodiarvo

vapaavalintainen

id

merkkijono (str)

Kunnan järjestelmässä oleva laitteen identifiointitunnus

vapaavalintainen

sijainti_t

kokonaisluku (int)

Koodiarvo kuvaa sijainnin, jossa laite on maastossa

vapaavalintainen

rakenne

kokonaisluku (int)

Koodiarvo kuvaa rakenteen, jossa laite on kiinni

vapaavalintainen

kunto

kokonaisluku (int)

Koodiarvo 1-5 kuvaa laitteen kuntoa

vapaavalintainen

kalvo

merkkijono (str)

Vapaa tekstikenttä

vapaavalintainen

lisatieto

merkkijono (str)

Vapaa tekstikenttä

vapaavalintainen

tila

kokonaisluku

Laitteen elinkaarta, kuten tilapäisyyttä tai poistamista kuvaava koodiarvo

pakollinen, jos tilapäinen

alku_pvm

merkkijono (str)

Ensimmäinen päivä, jolloin laitteelle asetettu elinkaaren tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv

vapaavalintainen

loppu_pvm

merkkijono (str)

Viimeinen päivä, jolloin laitteelle asetettu elinkaaren tila on voimassa maastossa arvion mukaan muodossa pp.kk.vvvv

pakollinen, jos tilapäinen

PITUUSSUUNTAISET MERKINNÄT

729/2018 84 § Tiemerkinnällä tarkoitetaan maalaamalla tai muilla menetelmillä tienpintaan tehtyä merkintää, jota käytetään liikenteen ohjaamiseen joko yksin tai yhdessä liikennemerkkien kanssa.

Pituussuuntaiset merkinnät muodostavat Digiroadissa yhden tietolajin. Merkinnän tarkempi luonne tarkennetaan pituussuuntaisen  merkinnän numero -ominaisuustiedossa käyttäen K-alkuisia koodeja. K-alkuiset koodit ovat samat, kuin tieliikennelain liitteen 4. tunnisteet.

Kaikki pituussuuntaiset merkinnät ovat kaistakohtaisia ja viivamaisia kohteita.

Pituussuuntaisiin merkintöihin kuuluvat:

  • K1 Keskiviiva
  • K2 Ajokaistaviiva
  • K3 Sulkuviiva
  • K4 Varoitusviiva
  • K5 Sulkualue
  • K6 Reunaviiva

Digiroadiin tulee toimittaa:

  • Pysyvät pituussuuntaiset merkinnät
  • Pysyvällä pituussuuntaisella merkinnällä tarkoitetaan laitetta, joka ei liity tilapäisjärjestelyihin, kuten tietöihin.

Digiroadiin voi halutessaan toimittaa:

  • Tilapäiset pituussuuntaiset merkinnät
  • Tilapäiset pituussuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes merkintä otetaan pois käytöstä (katso: loppupäivämäärä) ja poistetaan maastosta.

Pituussuuntaiset merkinnät ovat 2D murtoviivoja (polyline geometry).

Sijainti täsmennetään:

  1. Maastosijainnin 2D murtoviivan koordinaateilla
  2. Kaistanumerolla

Pituussuuntaisten tiemerkinöjen numero (pakollinen)

  • Koodiarvo (merkkijono), asetus_num
  • Täsmentää merkinnän tarkemman määritelmän ja on sama kuin tieliikennelain 729/2018 määräysliitteessä.

Koodi

Selite

K1

Keskiviiva

K2

Ajokaistaviiva

K3

Sulkuviiva

K4

Varoitusviiva

K5

Sulkualue

K6

Reunaviiva



Suhteellinen sijainti (pakollinen)

  • Numeerinen koodiarvo (kokonaisluku), s_sijainti
  • Täsmentää tarkemmin laitteen sijainnin tien pituussuunnassa

Koodi

Selite

1

Ajoradan molemmissa reunoissa

2

Kaistan oikeassa reunassa ajosuuntaan nähden

3

Kaistan vasemmassa reunassa ajosuuntaan nähden

4

Kaistan molemmin puolin



Kunto (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), kunto
  • Luokkamuuttuja, jota voidaan käyttää merkinnän maalin ja muiden ominaisuuksien fyysistä kuntoa kuvaavien muuttujien seurantaan.

Koodi

Selite

1

Erittäin huono

2

Huono

3

Tyydyttävä

4

Hyvä

5

Erittäin hyvä



Merkinnän materiaali (vapaavalintainen)

  • Pudotusvalikko

    • maali,

    • kylmämassa,

    • kuumamassa.

  • Täsmentää tiemerkintään käytetyn materiaalin tietoja.

Herätemerkinnät (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), koholla
  • Täsmentää, onko merkintää tehostettu herätemerkinnöillä.

Koodi

Selite



Ei tiedossa (null)

1

Ei

2

Kyllä



Merkinnän pituus (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), pituus
  • Täsmentää senttimetreinä (cm) merkinnän tien pituussuunnassa liittyviä tietoja.

Merkinnän leveys (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), leveys
  • Täsmentää senttimetreinä (cm) merkinnän tietoja tien poikkisuunnassa (poikkileikkaus).

Koholla (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), koholla
  • Täsmentää, onko merkintä koholla tien pinnasta.

Koodi

Selite



Ei tiedossa (null)

1

Ei

2

Kyllä



Rouhittu (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), rouhittu
  • Täsmentää, onko merkinnälle rouhittu alustaan syvennys.

Koodi

Selite



Ei tiedossa (null)

1

Ei

2

Kyllä



Lisätieto (vapaavalintainen)

  • Avoin tekstikenttä (merkkijono), lisatieto
  • Mahdollistaa vapaavalintaisten lisätietojen ylläpidon esimerkiksi laitteen huoltoon tai muuhun huomioitavaan liittyen.

Laitteen elinkaaren muutoksia hallitaan tila-ominaisuustiedon avulla (katso:tila).

Pysyvät pituussuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Merkintä poistuu maastosta
  • Merkinnän sijainti maastossa muuttuu.

Tilapäiset pituussuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Tilapäinen merkintä otetaan pois käytöstä (katso: loppupäivämäärä) ja poistetaan maastosta
  • Tilapäisiä pituussuuntaisia merkintöjä ei ole pakollista toimittaa, mutta se on mahdollista.

Ylläpitosovelluksella tietomalli on pakollisten ominaisuustietojen osalta suppeampi

Muuttuja

Tietotyyppi

Selite

Toimitus

asetus_num

merkkijono (str)

Koodiarvo, joka kuvaa laitteen tarkkaa määritelmää, esimerkiksi K1=keskiviiva

pakollinen

geometria

geometry polyline

Kohteen geometria viivamaisena tietona maastosijainnissa

pakollinen

kaistanro

kokonaisluku (int)

Osoittaa millä kaistalla laite on. Kaistatieto on pakollinen tieto silloin kun merkki ei ole voimassa kaikilla kaistoilla.

pakollinen, jos kaistakohtainen

kaistatyyp

kokonaisluku (int)

Kaistan tyyppiä kuvaava koodiarvo

vapaavalintainen

s_tarkenne

kokonaisluku (int)

Koodiarvo, joka täsmentää merkinnän sijainnin suhteessa kaistoihin

pakollinen

id

merkkijono (str)

Kunnan järjestelmässä oleva laitteen identifiointitunnus

vapaavalintainen

kunto

kokonaisluku (int)

Koodiarvo 1-5 kuvaa laitteen kuntoa

vapaavalintainen

materiaali

merkkijono (str)

Avoin tekstikenttä

vapaavalintainen

pituus

kokonaisluku (int)

Merkinnän koko suhteessa tien pituussuuntaan senttmetreinä

vapaavalintainen

leveys

kokonaisluku (int)

Merkinnän koko suhteessa tien leveyssuuntaan (poikkileikkaukseen) senttmetreinä

vapaavalintainen

koholla

kokonaisluku (int)

Koodiarvo null, 1, 2

vapaavalintainen

rouhittu

kokonaisluku (int)

Koodiarvo null, 1, 2

vapaavalintainen

lisatieto

merkkijono (str)

Avoin tekstikenttä

vapaavalintainen

tila

kokonaisluku

Laitteen tilaa, kuten tilapäisyyttä tai poistamista (elinkaari) kuvaava koodiarvo

pakollinen, jos tilapäinen

alku_pvm

merkkijono (str)

Ensimmäinen päivä, jolloin laitteelle asetettu tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv

vapaavalintainen

loppu_pvm

merkkijono (str)

Viimeinen päivä, jolloin laitteelle asetettu tila on voimassa maastossa arvion mukaan muodossa pp.kk.vvvv

pakollinen, jos tilapäinen

POIKKISUUNTAISET MERKINNÄT

Poikkisuuntaiset merkinnät ovat luonteeltaan viivoja muistuttavia, tien leveyssuunnassa halkaisevia laitteita. Poikkisuuntaiset merkinnät ovat Digiroadissa pistemäisiä kohteita, joiden tarkempi määritelmä on tarkennettu poikkisuuntaisen merkinnän numero-ominaisuustiedolla. Poikkisuuntainen merkintä voi halkaista tien leveyssuunnassa koko ajoradan tai ainoastaan kaistan leveydeltä. Kaistakohtaiselle merkinnälle tulee täsmentää kaistatieto.

Poikkisuuntaisiin merkintöihin kuuluvat:

  1. L1 Pysäytysviiva
  2. L2 Väistämisviiva
  3. L3 Suojatie
  4. L4 Pyörätien jatke (L4.1, L4.2, L4.3)
  5. L5 Töyssy (L5.1, L5.2)
  6. L6 Heräteraidat

Digiroadiin tulee toimittaa:

  • Pysyvät poikkisuuntaiset merkinnät
  • Pysyvällä poikkisuuntaisella merkinnällä tarkoitetaan laittetta, joka ei liity tilapäisjärjestelyihin, kuten tietöihin

Digiroadiin voi halutessaan toimittaa:

  • Tilapäiset poikkisuuntaiset merkinnät
  • Tilapäiset poikkisuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes merkintä otetaan pois käytöstä (katso: loppu päivämäärä) ja poistetaan maastosta

Poikkisuuntaiset merkinnät ovat 2D pisteitä (point geometry).

Sijainti täsmennetään:

  • Maastosijainnin koordinaateilla
  • Tiennimellä
  • Kaistanumerolla, jos ei voimassa koko ajoradalla

Liikennemerkin numero (pakollinen)

  • Koodiarvo (merkkijono), asetus_num
  • Täsmentää merkinnän tarkemman määritelmän ja on sama kuin tieliikennelain 729/2018 määräysliitteessä



Koodi

Selite

L1

Pysäytysviiva

L2

Väistämisviiva

L3

Suojatie

L4

Pyörätien jatke

L5

Töyssy

L6

Heräteraidat



Kunto (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), kunto
  • Luokkamuuttuja, jota kunnat voivat halutessaan käyttää merkinnän maalin ja muiden ominaisuuksien fyysistä kuntoa kuvaavien muuttujien seurantaan

Koodi

Selite

1

Erittäin huono

2

Huono

3

Tyydyttävä

4

Hyvä

5

Erittäin hyvä



Merkinnän materiaali (vapaavalintainen)

  • Avoin tekstikenttä (merkkijono), materiaali
  • Täsmentää tiemerkintään käytetyn materiaalin tietoja


Merkinnän pituus (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), pituus
  • Täsmentää senttimetreinä (cm) merkinnän tien pituussuunnassa liittyviä tietoja


Merkinnän leveys (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), leveys
  • Täsmentää senttimetreinä (cm) merkinnän tietoja tien poikkisuunnassa (poikkileikkaus)



Koholla (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), koholla
  • Täsmentää, onko merkintä koholla tien pinnasta

Koodi

Selite



Ei tiedossa (null)

1

Ei

2

Kyllä



Rouhittu (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), rouhittu
  • Täsmentää, onko merkinnälle ruohittu alustaan syvennys

Koodi

Selite



Ei tiedossa (null)

1

Ei

2

Kyllä



Lisätieto (vapaavalintainen)

  • Avoin tekstikenttä (merkkijono), lisatieto
  • Mahdollistaa vapaavalintaisten lisätietojen ylläpidon esimerkiksi laitteen huoltoon tai muuhun huomioitavaan liittyen

Laitteen elinkaaren muutoksia hallitaan tila-ominaisuustiedon avulla (katso:tila).

Pysyvät poikkisuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Merkintä poistuu maastosta
  • Merkinnän sijainti maastossa muuttuu

Tilapäiset poikkisuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Tilapäinen merkintä otetaan pois käytöstä (katso: loppupäivämäärä) ja poistetaan maastosta
  • Tilapäisiä poikittaissuuntaisia merkintöjä ei ole pakollista toimittaa, mutta halutessaan se on mahdollista

Laitteen elinkaaren muutoksia hallitaan tila-ominaisuustiedon avulla (katso:tila).

Pysyvät poikkisuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Merkintä poistuu maastosta
  • Merkinnän sijainti maastossa muuttuu

Tilapäiset poikkisuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Tilapäinen merkintä otetaan pois käytöstä (katso: loppupäivämäärä) ja poistetaan maastosta
  • Tilapäisiä poikittaissuuntaisia merkintöjä ei ole pakollista toimittaa, mutta halutessaan se on mahdollista

MUUT TIEMERKINNÄT

729/2018 84 § Tiemerkinnällä tarkoitetaan maalaamalla tai muilla menetelmillä tienpintaan tehtyä merkintää, jota käytetään liikenteen ohjaamiseen joko yksin tai yhdessä liikennemerkkien kanssa.

Muut tiemerkinnät muodostavat Digiroadissa yhden tietolajin. Ne ovat luonteeltaan pisteenomaisia tai pieniä paikallisia merkintöjä. Merkintöjen tarkempi luonne tarkennetaan liikennemerkin numero-ominaisuustiedon avulla M-sarjan koodiarvolla.

Kohdeluokkaan kuuluvat kaikki M-sarjan merkinnät:

  • M1-M19

Digiroadiin tulee toimittaa:

  • Pysyvät muut tiemerkinnät
  • Pysyvällä pituussuuntaisella merkinnällä tarkoitetaan laitetta, joka ei liity tilapäisjärjestelyihin, kuten tietöihin

Digiroadiin voi halutessaan toimittaa:

  • Tilapäiset muut merkinnät
  • Tilapäiset muut tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes merkintä otetaan pois käytöstä (katso: loppupäivämäärä) ja poistetaan maastosta

Muut merkinnät ovat 2D pisteitä (point geometry).

Sijainti täsmennetään:

  • Maastosijainnin koordinaateilla
  • Tiennimellä tai suuntatiedolla
  • Kaistanumerolla
  • Sijaintitarkenteella

Kaistojen ulkopuolella sijaitsevien maalausten, kuten erillisen parkkialueen parkkiruutujen sijainnin voi täsmentää antamalla sijaintitarkenteen 6: tie tai katuverkon ulkopuolella.

Liikennemerkin numero (pakollinen):

  • Koodiarvo (merkkijono), asetus_num
  • Täsmentää merkinnän tarkemman määritelmän ja on sama kuin tieliikennelain 729/2018 määräysliitteessä

Koodi

Selite

M1

Ajokaistanuoli

M2

Ajokaistan vaihtamisnuoli

M3

Pysäköintialue

M4

Keltainen reunamerkintä

M5

Pysäyttämisrajoitus

M6

ohjausviiva

M7

Jalankulkija

M8

Pyöräilijä

M9

Väistämisvelvollisuutta osoittava ennakkomerkintä

M10

“STOP”-ennakkomerkintä

M11

“P”-merkintä

M12

Invalidin ajoneuvo

M13

“BUS”-merkintä

M14

“TAXI”-merkintä

M15

Lataus

M16

Nopeusrajoitus

M17

Tienumero

M18

Risteysruudutus

M19

Liikennemerkki



Tiemerkinnän esittämän liikennemerkin luokka (pakollinen, jos tiemerkintä esittää liikennemerkkiä)

  • Tekstimuotoinen koodiarvo (merkkijono), m_merkki
  • Jos tiemerkintä esittää liikennemerkkiä, toimitetaan liikennemerkkiä vastaava luokka ks. liikennemerkit. Tietoa ei tarvitse antaa, jos tiemerkintä ei esitä liikennemerkkiä.
  • Pakollinen kohteelle M19

Tiemerkinnän tai tiemerkinnän esittämän liikennemerkin arvo (pakollinen, jos merkinnällä on arvo)

  • Avoin tekstikenttä (merkkijono), m_teksti
  • Tiemerkinnän mahdollinen tarkenne, kuten nopeusrajoituksen arvo tai tienumero

Käännös (Pakollinen, jos liikennemerkin numero M1 tai M2)

  • Koodiarvo (kokonaisluku), kaannos
  • Käännös tarkoittaa ajosuuntaa, johon nuolen mukaan kaistalta on mahdollista edetä



Koodi

Selite

1

Suoraan

2

Oikealle

3

Oikealle ja suoraan

4

Vasemmalle

5

Vasemmalle ja suoraan



Suhteellinen sijainti, (vapaavalintainen)

  • Koodiarvo (kokonaisluku), s_tarkenne
  • Täsmentää tarkemmin laitteen sijainnin tien tai kadun poikkileikkauksella. Sijainnin oletus on ajoradan keskellä. Jos kentän jättää täyttämättä, saa laite arvon 1.



Koodi

Selite

1

Kaistan keskellä

2

Ajoradan tai kaistan vasemmalla puolella (ajosuuntaan nähden)

3

Ajoradan tai kaistan oikealla puolella (ajosuuntaan nähden)

6

Tie- tai katuverkon ulkopuolella, esimerkiksi erillinen parkkialue



Kunto (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), kunto
  • Luokkamuuttuja, jota kunnat voivat halutessaan käyttää merkinnän maalin ja muiden ominaisuuksien fyysistä kuntoa kuvaavien muuttujien seurantaan



Koodi

Selite

1

Erittäin huono

2

Huono

3

Tyydyttävä

4

Hyvä

5

Erittäin hyvä



Määrä (vapaavalintainen)

  • Tekstimuotoinen koodiarvo (merkkijono), maara
  • Tarkentaa merkinnän osien lukumäärän, kuten parkkiruudutuksen yksittäisten ruutujen määrän

Merkinnän materiaali (vapaavalintainen)

  • Avoin tekstikenttä (merkkijono), materiaali
  • Täsmentää tiemerkintään käytetyn materiaalin tietoja

Merkinnän pituus (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), pituus
  • Täsmentää senttimetreinä (cm) merkinnän tien pituussuunnassa liittyviä tietoja

Merkinnän leveys (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), leveys
  • Täsmentää senttimetreinä (cm) merkinnän tietoja tien poikkisuunnassa (poikkileikkaus)

Koholla (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), koholla
  • Täsmentää, onko merkintä koholla tien pinnasta

Koodi

Selite



Ei tiedossa (null)

1

Ei

2

Kyllä



Rouhittu (vapaavalintainen)

  • Numeerinen koodiarvo (kokonaisluku), rouhittu
  • Täsmentää, onko merkinnälle ruohittu alustaan syvennys

Koodi

Selite



Ei tiedossa (null)

1

Ei

2

Kyllä



Lisätieto (vapaavalintainen)

  • Avoin tekstikenttä (merkkijono), lisatieto
  • Mahdollistaa vapaavalintaisten lisätietojen ylläpidon esimerkiksi laitteen huoltoon tai muuhun huomioitavaan liittyen

Laitteen elinkaaren muutoksia hallitaan tila-ominaisuustiedon avulla (katso:tila).

Muut tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Merkintä poistuu maastosta eikä tilalle tule merkitykseltään samaa kohdetta kunnostuksen yhteydessä
  • Merkinnän sijainti muuttuu

Tilapäiset poikkisuuntaiset tiemerkinnät säilyvät samana kohteena järjestelmässä siihen asti kunnes:

  • Tilapäinen merkintä otetaan pois käytöstä (katso: loppupäivämäärä) ja poistetaan maastosta


Tilapäisiä poikittaissuuntaisia merkintöjä ei ole pakollista toimittaa, mutta halutessaan se on mahdollista

Ylläpitosovelluksella tietomalli on pakollisten ominaisuustietojen osalta suppeampi

Muuttuja

Tietotyyppi

Selite

Toimitus

geometria

geometry polyline

Kohteen geometria pistemäisenä tietona maastosijainnissa

pakollinen

suunta

kokonaisluku (int)

Laitteen vaikutussuunta tiestöä pitkin asteina

ehdollinen

tien_nimi

merkkijono (str)

Tiennimi, jolla laite sijaitsee

ehdollinen

asetus_num

merkkijono (str)

Koodiarvo, joka kuvaa laitteen tyyppiä, esimerkiksi ajokaistanuoli

pakollinen

kaistanro

kokonaisluku (int)

Osoittaa millä kaistalla laite on. Kaistatieto on pakollinen tieto silloin, kun merkki ei ole voimassa kaikilla kaistoilla.

pakollinen, jos kaistakohtainen

kaistatyyp

kokonaisluku (int)

Kaistan tyyppiä kuvaava koodiarvo

vapaavalintainen

id

merkkijono (str)

Kunnan järjestelmässä oleva laitteen identifiointitunnus

vapaavalintainen

m_merkki

merkkijono (str)

Liikennemerkin luokka, jos maalaus esittää liikennemerkkiä

ehdollinen

m_arvo

kokonaisluku (int)

Maalauksen arvo, esimerkiksi nopeusrajoitus 60

ehdollinen

kaannos

kokonaisluku (int)

Koodiarvo, joka kuvaa mihin suuntaan kaistalta on mahdollista maalauksen mukaan kääntyä

ehdollinen

maara

kokonaisluku (int)

Täsmenne kuinka monta maalausta on yhdessä pisteessä, esimerkiksi parkkiruutujen maalausten määrä

vapaavalintainen

kunto

kokonaisluku (int)

Koodiarvo 1-5 kuvaa laitteen kuntoa

vapaavalintainen

materiaali

merkkijono (str)

Avoin tekstikenttä

vapaavalintainen

pituus

kokonaisluku (int)

Merkinnän koko suhteessa tien pituussuuntaan cm

vapaavalintainen

leveys

kokonaisluku (int)

Merkinnän koko suhteessa tien leveyssuuntaan (poikkileikkaukseen) cm

vapaavalintainen

koholla

kokonaisluku (int)

Koodiarvo null, 1, 2

vapaavalintainen

rouhittu

kokonaisluku (int)

Koodiarvo null, 1, 2

vapaavalintainen

lisatieto

merkkijono (str)

Vapaa tekstikenttä

vapaavalintainen

tila

kokonaisluku

Laitteen tilaa, kuten tilapäisyyttä tai poistamista kuvaava koodiarvo

pakollinen, jos tilapäinen

alku_pvm

merkkijono (str)

Ensimmäinen päivä, jolloin laitteelle asetettu tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv

vapaavalintainen

loppu_pvm

merkkijono (str)

Viimeinen päivä, jolloin laitteelle asetettu tila on voimassa maastossa arvion mukaan muodossa pp.kk.vvvv

pakollinen, jos tilapäinen

REUNAPAALUT (MUUT LIIKENTEENOHJAUKSEEN TARKOITETUT MERKIT)

Reunapaalut ovat Digiroadissa tietomalliltaan viivamainen kohde reunapaalujen suuren määrän vuoksi.

Reunapaaluihin kuuluvat:

  • I12.1 Reunapaalu ajoradan vasemmalla puolella
  • I12.2 Reunapaalu ajoradan oikealla puolella



Digiroadiin tulee toimittaa:

  • Pysyvät reunapaalut
  • Pysyvällä reunapaalulla tarkoitetaan laitetta, joka ei liity tilapäisjärjestelyihin, kuten tietöihin.

Digiroadiin voi halutessaan toimittaa:

  • Tilapäiset reunapaalut, jotka säilyvät samana kohteena järjestelmässä siihen asti kunnes reunapaalu otetaan pois käytöstä (katso: loppupäivämäärä) ja poistetaan maastosta
  • Tila-ominaisuustiedon avulla voidaan hallita reinapaalun tilapäisyyttä

Reunapaalut merkitään 2D murtoviivalla (polyline geometry).  Muodostaminen aloitetaan ensimmäisestä laitteesta ja lopetetaan viimeiseen laitteeseen.

Sijainti täsmennetään:

  1. Maastosijainnin 2D murtoviivan koordinaateilla

Reunapaalulla ei ole suhteellinen sijainti -ominaisuutta tai kaistatietoa, sillä laitteen numero kertoo automaattisesti sijainnin suhteessa ajorataan. Yksittäisten laitteiden määrän ja välityksen voi halutessaan täsmentää ominaisuustiedoissa.

Reunapaalujen numero (pakollinen)

  • Koodiarvo (merkkijono), asetus_num
  • Täsmentää merkinnän tarkemman määritelmän

Koodi

Selite

I12.1

Reunapaalu ajoradan vasemmalla puolella

I12.2

Reunapaalu ajoradan oikealla puolella



Määrä (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), maara
  • Täsmentää yksittäisten laitteiden lukumäärän
  • Reunapaalujen määrän ilmoittaminen onnistuu vain Digiroadin ylläpitosovelluksen avulla
  • Sovelluksella aktivoidaan ensin haluttu matka, johon määrä-tieto päivitetään

Välitys (vapaavalintainen)

  • Numeerinen kenttä (kokonaisluku), valitys
  • Täsmentää kahden yksittäisen reunapaalun välimatkan metreinä
  • Reunapaalujen välitys-tiedon ilmoittaminen onnistuu vain Digiroadin ylläpitosovelluksen avulla
  • Sovelluksella aktivoidaan ensin haluttu matka, johon välitys-tieto päivitetään

Muuttuja

Tietotyyppi

Selite

Toimitus

geometria

geometry polyline

Kohteen geometria viivamaisena tietona maastosijainnissa

pakollinen

asetus_num

merkkijono (str)

Koodiarvo, joka kuvaa laitteen tyyppiä, esimerkiksi I12.1 reunapaalu ajoradan vasemmalla puolella

pakollinen

id

merkkijono (str)

Kunnan järjestelmässä oleva laitteen identifiointitunnus

vapaavalintainen

kunto

kokonaisluku (int)

Koodiarvo 1-5 kuvaa laitteen kuntoa

vapaavalintainen

lisätieto

merkkijono (str)

Vapaa tekstikenttä

vapaavalintainen

tila

kokonaisluku

Laitteen tilaa, kuten tilapäisyyttä tai poistamista kuvaava koodiarvo

pakollinen, jos tilapäinen

alku_pvm

merkkijono (str)

Ensimmäinen päivä, jolloin laitteelle asetettu tila astuu voimaan maastossa arvion mukaan muodossa pp.kk.vvvv

vapaavalintainen

loppu_pvm

merkkijono (str)

Viimeinen päivä, jolloin laitteelle asetettu tila on voimassa maastossa arvion mukaan muodossa pp.kk.vvvv

pakollinen, jos tilapäinen
