Massleverans av data

ID:t är en identifikationskod som kan meddelas för trafikanordningar. Om kommunen använder sig exempelvis av ett gaturegister och anordningen har ett ID i det, kan samma ID även meddelas till Digiroad.  Alla anordningar kommer även att automatiskt få ett Digiroad-ID i Digiroad-systemet, som kan användas på samma sätt som identifikationsuppgiften som levereras med materialet. Det är obligatoriskt att använda Digiroad-ID eller det ID som levererats tillsammans med materialet, om man ämnar hantera anordningen i systemet via kommungränssnittet eller massleveranser.

Med hjälp av ID:t är det möjligt att

• hantera anordningarnas egenskapsuppgift för status
• radera anordningar via en massleverans
• identifiera anordningar som samma objekt i två eller flera olika system.

Om man vill använda ID:t för att hantera materialet i systemet ska man i fråga om ID:t iaktta anordningens livscykelsregler och dess definitioner gällande ändring av ID-nummer.

ID-nummer (valfri)

• Textfält (teckensträng), kunta_id

ID	Förklaring
A1234567	En identifikationsuppgift som meddelas av materialleverantören
987654321	En identifikationsuppgift som meddelas av materialleverantören

Definition

Körfältsnummer är en kod som används av Trafikledsverket. Körfältsnumret beskriver körfältets riktning och position i förhållande till andra körfält.

Körfältsnumret ska levereras för alla körfältspecifika trafikanordningar, såsom

• körfältsspecifika anordningar i portaler

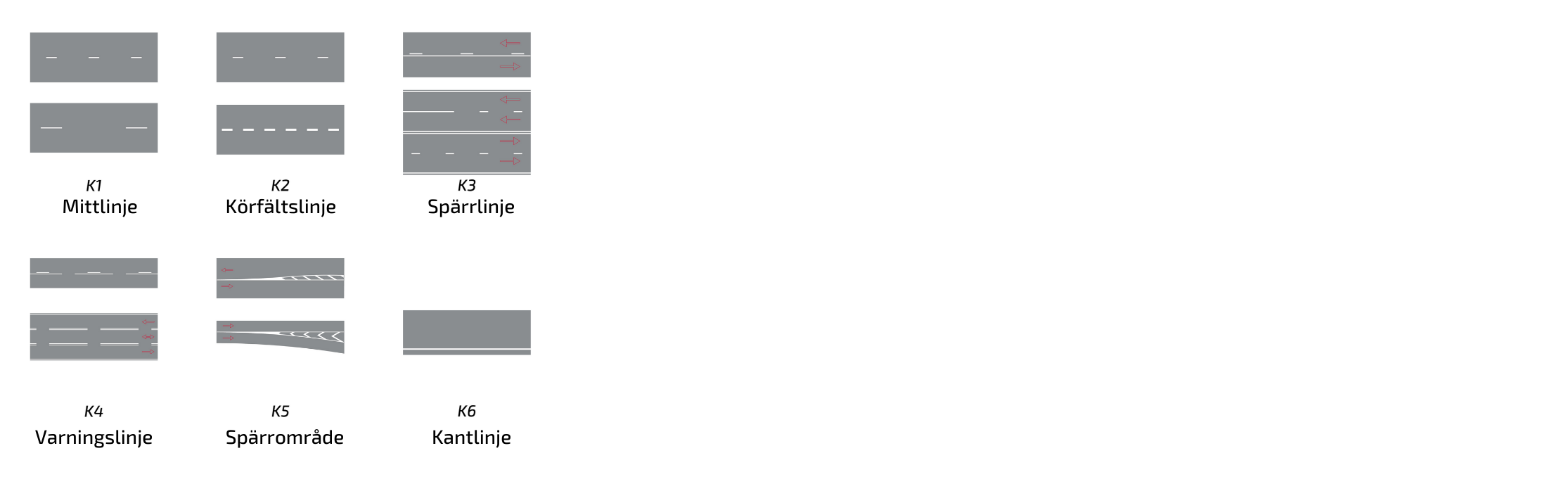

• körfältsspecifika vägmarkeringar
• anordningar som inte verkar på alla körbanor, t.ex. en anordning som verkar på två av tre körfält
• anordningar som verkar på gång- och cykelbanor.

Till exempel ska körfältet med en vägmarkering som anger svängningsreglerna meddelas, men inte gällande hastighetsbegränsningsmärkningar på körfält i körriktningen.

Körfälten hanteras i Digiroad-applikationen. Digiroad kommer att fungera som hela Finlands mastermaterial för gatunätet samt för vägar och system som ägs av Trafikledsverket. Det kommer att ordnas utbildningar om hantering av körfälten och användningen av körfältsverktyget under våren före vägtrafiklagen ändras.

Ett material med huvudkörfält som omfattar hela Finland skapas för användarna. Huvudkörfälten skapas för landsvägar samt gatunät. För enskilda vägar skapas ett huvudkörfält som tillåter trafik i båda riktningarna enligt körfältsmodellen. Med hjälp av verktyget kan användarna lägga till eventuella extra körfält för valfria väg- och gatuavsnitt.

Verktyget visualiserar körfälten på kartan för att underlätta skapandet av körfält. Verktyget numrerar de nya körfälten enligt Trafikledsverkets modell automatiskt. Användaren behöver kunna fylla i valfri körfältstyp. För att göra det lättare att lägga till körfältsspecifika trafikanordningar kommer körfälten att visualiseras i Digiroad-applikationen i samband med att en anordning läggs till.  Inom Digiroad arbetar man med att vidareutveckla och skapa funktioner så att man kan lägga till körfält i samband med massleveranser av material, till exempel när man lägger till körfältsmarkeringar.

Vid materialleveranser meddelas uppgiften för körfältet som ett numeriskt värde enligt leveransinstruktionerna. Om det inte är möjligt att meddela körfältsnumreringen, kan anordningarnas position korrigeras i underhållstjänsten.

Körfältsnummer (obligatoriskt för körfältsspecifika anordningar)

• Kodvärde (numeriskt fält), kaistanro

11 = huvudkörfält

21 = huvudkörfält

31 = ett körfält som tillåter trafik i båda riktningarna

X2 = det första extra körfältet på vänster sida av huvudkörfältet

X3 = det första extra körfältet på höger sida av huvudkörfältet

X4 = det andra extra körfältet på vänster sida av huvudkörfältet

X5 = det andra extra körfältet på höger sida av huvudkörfältet

X6 = det tredje extra körfältet på vänster sida av huvudkörfältet

X7 = det tredje extra körfältet på höger sida av huvudkörfältet

X8 = det fjärde extra körfältet på vänster sida av huvudkörfältet

X9 = det fjärde extra körfältet på höger sida av huvudkörfältet

Körfältstyp (frivillig)

• Kodvärde (numeriskt fält), kaistayyp

1 = Huvudkörfält

2 = Omkörningsfält

3 = Körfält för högersvängande trafik

4 = Körfält för vänstersvängande trafik

5 = Extra körfält för icke svängande trafik

6 = Konvergeringsfält

7 = Divergeringsfält

8 = Växlingssträcka

9 = Körfält för kollektivtrafik/taxi

10 = Körfält för tung trafik

11 = Reversibelt körfält

20 = Kombinerad cykel- och gångbana

21 = Gångfält

22 = Cykelfält

Definition

Uppgiften för riktning är ett gradtal som baserar sig på väderstrecken och som beskriver i vilken riktning anordningens verkningsområde sträcker sig. Riktningen ska fastställas så att man kan sluta sig till trafikanordningens rätta verkningsområde. Särskilt anordningar som är belägna vid korsningar kan i datasystemet endast riktas rätt med hjälp av uppgiften för riktning. Uppgiften för riktning minskar betydligt behovet av efterbehandling.

Riktningen kan preciseras på följande sätt:

1. Genom att meddela väderstrecket med en grads noggrannhet (0–360) för anordningens verkningsområde. Att låta generera riktningen för verkningsområdet är det effektivaste sättet att få anordningarna på rätt plats och minimera mängden manuellt arbete. Det är möjligt att generera riktningen för verkningsområdet till exempel med geodataapplikationer.
2. Genom att meddela riktningen för anordningens verkningsområde med ett huvud- eller mellanväderstrecks noggrannhet. Väderstreckets miniminoggrannhet är ett huvudväderstreck medan rekommendationen är ett mellanväderstrecks noggrannhet.

Om det inte är möjligt att lägga till väderstreck i materialet, kan kommunen komma överens med Digiroad-operatören om en ersättande metod:

1. Myndigheten eller en aktör som utses av myndigheten korrigerar i underhållstjänsten anordningar i korsningsområden och andra felplacerade anordningar och ställer dem på rätta ställen.
2. I materialet levereras vägnamnet för den väg där anordningen är placerad. Med hjälp av vägnamn kan man bättre avläsa verkningsområdets riktning i en del fall. Att anordningar har placerats rätt ska kontrolleras. Se Vägnamn

Riktning (obligatorisk och ersättande uppgifter fastställda separat för varje objektklass)

• 1Kodvärde (heltal), suunta

Riktning	Förklaring
122	Riktning för anordningens verkningsområde med en grads noggrannhet
45	Riktning för anordningens verkningsområde med ett mellanväderstrecks noggrannhet

Definition

Vägnamn avser vägens officiella finska eller svenska namn sin finns i adressystemet. Adressnummer ska inte meddelas. Vägens officiella namn kan kontrolleras i Lantmäteriverkets karttjänst eller på underhållstjänstens bakgrundskarta.

Vägnamn är en obligatorisk egenskapsuppgift för vägmarkeringar i tvärriktning. Kommunen kan vid behov använda vägnamnet istället för riktning, om det inte är möjligt att ange riktningen i kommunens system. Huruvida vägnamnet duger som identifierare för riktningen anges separat för varje objektklass.

Vägnamn (kan användas som alternativ till riktning i en del fall)

• öppet textfält (teckensträng); tien_nimi
• Vägnamnet är ett öppet textfält där man anger vägnamnet rätt stavat. I fältet får inte skrivas adressnummer.

tien_nimi	Förklaring
Aleksenterin katu	Vägnamn enligt adressystemet för den väg där anordningen finns
Mästerkocksgränden	Vägnamn enligt adressystemet för den väg där anordningen finns

Definition

Startdatum avser den första dagen då anordningen har placerats ut i terrängen och är gällande.

• Uppgiften är valfri: Om ett startdatum inte meddelas börjar anordningen gälla genast när den sparas i systemet.
• Med hjälp av startdatumet kan tillfälliga och permanenta anordningar meddelas i systemet i förväg genast när man med relativ noggrannhet kan fastställa det startdatumet och det har fattats ett administrativt beslut om utplacering av anordningen.

Startdatum (frivillig uppgift)

• Datum (teckensträng), alku_pvm
• Beskriver den första dagen då trafikanordningen har placerats ut i terrängen och är gällande.

alku_pvm	Förklaring
01.06.2020	Anordningens första giltighetsdag har formen dd.mm.åååå

Definition

Slutdatumet avser den sista dagen då en tillfällig eller permanent anordning är i kraft. Denna uppgift är obligatorisk om inställningen för anordningen i användning eller tillfälligt ur bruk.

• Efter slutdatumet
  • Anordningar som är i tillfällig användning registreras automatiskt som ur bruk tagna och raderas ur systemet i slutet av året.
  • Anordningar som är tillfälligt ur bruk återställs automatiskt som permanenta anordningar i användning i systemet.
  • Permanenta anordningar som har ett slutdatum ändras automatiskt till anordningar som tagits ur bruk och raderas ur systemet i slutet av året.

Slutdatum (obligatorisk uppgift, om anordningen är tillfällig)

• Datum (teckensträng), loppu_pvm

loppu_pvm	Förklaring
02.06.2020	Anordningens sista giltighetsdag har formen dd.mm.åååå

I Digiroad har vägmärken enligt vägtrafiklagen specificerats med hjälp av vägmärkets nummer. Till objektklassen Vägmärken hör de vägmärken som avses i vägtrafiklagen 729/2018 och i den tidigare vägtrafikförordningen 182/1982 och som anges nedan. Alla trafikanordningar meddelas till Digiroad enligt den nya numreringen för vägmärken från och med 1.6.2020.

Om kommunen använder vägmärken som saknar officiellt nummer eller undernummer, kan kommunen enligt egen prövning använda det bäst motsvarande vägmärket att indikera objektet i fråga. I fältet för tilläggsinformation för vägmärket kan man som förklaring skriva att märket avviker från det officiellt numrerade märket.

Meddelande av nummer för märken enligt vägtrafiklagen 729/2018, dvs. så kallade nya märken:

• Gäller märken enligt den nya vägtrafiklagen 729/2018 som placerats ut efter 1.6.2020
• Numret har formatet C32 (innehåller bokstäver)
• Myndigheten behöver inte anmäla motsvarighet till det gamla förordnande numret enligt vägtrafikförordningen.
• Den anordning som meddelas med det nya numret ges inte i systemet motsvarighet till den gamla vägtrafikförordningen

Meddelande av nummer för märken enligt vägtrafikförordningen 182/1982, dvs. så kallade gamla märken:

• Alla märken i den gamla vägtrafikförordningen 182/1982 meddelas till Digiroad enligt numren i den nya vägtrafiklagen
• För anordningen uppges uppgiften ”gammal”, på basis av vilken systemet automatiskt skapar det gamla förordnade numret enligt vägtrafikförordningen
• Ett undantag är objekt för vilka det inte finns ett märke med motsvarande trafikregler eller information bland de nya numren. Dessa objekt kan fortfarande meddelas med det gamla förordnande numret. De objekt som försvinner kan kontrolleras i jämförelsetabellen för trafikanordningarna.

Märken enligt föreskriftsbilagan till vägtrafiklagen 729/2018, vilka hör till objektklassen Vägmärken:

• Märken enligt föreskriftsbilagan till vägtrafiklagen 729/2018, vilka hör till objektklassen Vägmärken:
• Varningsmärken A1–A33
• Märken som anger förkörsrätt och väjningsplikt B1–B7
• Förbuds- och begränsningsmärken C1–C48
• Påbudsmärken D1–D11
• Regelmärken E1–E30
• Tilläggsskyltar H1–H26
• Övriga märken avsedda för reglering av trafiken (I5–I11 och I13–I19)

Till Digiroad ska levereras fasta vägmärken. Med ett fast vägmärke avses en anordning som inte hänför sig till tillfälliga arrangemang, såsom vägarbete. Ett fast vägmärke har inte någon separat temporal definition. Om man vill kan man även leverera till Digiroad tillfälliga anordningar, som verkar i terrängen en vecka (7 dagar) eller längre.

Vägmärken är 2D-punnkter (point geometry, X,Y).

Vägmärkenas position preciseras med

1. terrängkoordinater
2. riktnings- eller vägnamnsuppgifter
3. Körfältsnummer
4. relativ position.

Om det finns flera märken på varandra på samma konstruktion, ger man dem identiska terrängkoordinater.

En tilläggsskylt är en del av huvudmärket och meddelas som en genskapsuppgift för huvudmärket. Ett huvudmärke kan ha högst tre tilläggsskyltar.

Dubbelsidiga märken som förekommer på samma höjd och på samma konstruktion tillsammans med flera märken i olika körriktningar, sparas som separata objekt. Båda märkena ges samma position, men med hjälp av riktningen preciseras körriktningen, i vilken varje märke gäller.

Vägmärkets nummer (obligatorisk)

• Kodvärde, (teckensträng), asetus_num
• Vägmärkets nummer är en noggrannare identifierare för vägmärket som kommer direkt från vägtrafiklagen. Med hjälp av vägmärkets nummer preciseras vägmärkets noggrannare karaktär tillsammans med uppgiften för värde. Visuella preciseringar av vägmärken finns i avsnittet definitioner.
• Anordningar enligt vägtrafiklagen och anordningar enligt vägtrafikförordningen har olika nummer och förordnade nummer. Anordningar meddelas alltid med ett nummer enligt den nya vägtrafiklagen 728/2019.
• Motsvarigheten mellan nya nummer och gamla förordnande nummer kan kontrolleras i jämförelsetabellen.


Kodvärde	Förklaring
c32	Hastighetsbegränsningsmärkets nummer
a16	Nummer på varningsmärket Gående

Gammal (valfri)

• Kodvärde, (heltal), vanha
• Ges endast gamla vägmärken enligt vägtrafikförordningen
• Vägmärken enligt den gamla vägtrafikförordningen meddelas med nummer enligt vägtrafiklagen 728/2018
• Alla ordningar är nya som standard, dvs. om fältet lämnas tomt tolkas anordningen enligt den nya vägtrafiklagen 728/2018

Kodvärde	Förklaring
null	”nej”, tolkas alltid som ett nytt märke
361	”ja”, tolkas som ett gammalt tecken



Värde (obligatorisk beroende på märket)

• Numeriskt fält (heltal), arvo
• Värdet är en precisering av informationen i vägmärket, såsom gränsen för hastighetsbegränsningen. Värdet är obligatorisk information endast för de vägmärken som har ett separat värde. Fältet Värde ska endast innehålla siffror. Bokstäver som anger måttenheter, såsom m och t, ska inte skrivas in separat.

Exempel:

• Värdet på hastighetsbegränsningsmärket 60 km/h är: 60
• Värdet på viktbegränsningen 24 t är: 24 000

Värde	Förklaring
	Null, anordningen har inget separat värde
60	Hastighetsbegränsningen som hastighetsbegränsningsmärket anger
24 000	Viktbegränsning 24 t



Huvudmärkets text

• Fritt textfält (teckensträng), p_teksti
• Uppgift i textform som ingår i vägmärket och som inte är konstant för vägmärket med ifrågavarande nummer eller förordnat nummer. Till exempel behöver inte texten ”tull” på märket C45 Obligatoriskt att stanna för tullkontroll inte levereras, eftersom det alltid är samma på C45-märket.

Körfältsnummer

• Numeriskt fält (heltal), kaistanro
• Obligatorisk för vägmärken som endast påverkar ett körfält
• Vid numreringen av körfält används Trafikledsverkets definitioner.

Körfältstyp

• Kodvärde (heltal), kaistatyyp
• Anger typen av körfält
• För fastställande av körfältstypen används Trafikledsverkets definitioner.

Relativ position (valfri)

• Kodvärde (heltal), s_sijainti
• Med hjälp av relativ position preciseras anordningens position i gatans tvärsnitt. Förvald inställning för relativ position är att stolpen står vid körbanans högra kant. Om fältet är tomt, ges anordningen värdet 1 som identifierare.

Kodvärde	Förklaring
	Null, okänt
1	Höger om trafikledet (i körriktningen)
2	Vänster om trafikledet (i körriktningen)
3	Ovanför körfältet
4	Mittö eller trafikdelare
5	I längdriktningen i förhållande till körriktningen
6	Utanför väg- eller gatunätet, till exempel på ett parkeringsområde eller gårdsområde



Konstruktion (valfri)

• Kodvärde (heltal), rakenne
• Med hjälp av uppgiften för konstruktion kan man närmare precisera den konstruktion som anordningen är fastsatt i.

Kodvärde	Förklaring
	Okänt, null
1	Stolpe
2	Vägg
3	Bro
4	Portal
5	Halvportal
6	Bom eller annan hinderkonstruktion
7	Annan



Allmän konditionsklass (valfri)

• Kodvärde (heltal), kunto
• Konditionen är en klassvariabel som kommunerna kan använda för att följa upp vägmärkets film, färg och andra variabler som beskriver den fysiska konditionen

Kodvärde	Förklaring
	Null, okänt
1	Mycket dålig	Inte längre acceptabelt skick. Orsakar extra kostnader för både väghållaren och väganvändarna.
2	Dålig	Skick som kräver reparation. Med tanke på en hållbar väghållning är detta rätt tidpunkt för genomförande av underhålls- och ombyggnadsåtgärder.
3	Nöjaktig	I nöjaktigt skick. I allmänhet behövs en intensifierad uppföljning av skicket och det kan vara motiverat att vidta enskilda underhållsåtgärder.
4	Bra	I bra skick även om normalt slitage redan förekommer. Det finns inget behov av underhåll.
5	Mycket bra	Konstruktionen är som ny. Det finns inget behov av underhåll.



Typ av skada (valfri)

• Kodvärde (heltal), vaurio
• Typen av skada är en klassvariabel vars syfte är att göra det möjligt att ge en noggrannare förklaring till anordningarnas skick.

Kodvärde	Förklaring
	Null, okänt
1	Rostad
2	Skadad
3	Målning skadad
4	Annan skada

Reparationens prioritet (valfri)

• Kodvärde (heltal), korjaus
• Prioritetsklassen beskriver hur snabbt ett skadat vägmärke ska repareras

Kodvärde	Förklaring
	Null, okänt
1	Mycket brådskande
2	Brådskande
3	Ganska brådskande
4	Inte brådskande



Uppskattad återstående livslängd (valfri)

• Årtal (heltal), arvio_aika
• Uppskattning av året då objektets livscykel avslutas

Kodvärde	Förklaring
	Null, okänt
2025	Uppskattning av året då märkets livscykel avslutas



Storlek (valfri)

• Kodvärde (heltal), koko
• Storleken är en klassvariabel som beskriver vägmärkets storlek

Kodvärde	Förklaring
	Null, okänt
1	Kompakt märke
2	Normalstort märke
3	Stort märke



Höjd (valfri)

• Numeriskt fält (heltal), korkeus
• Höjd avser höjden från vägytan till anordningens nedre kant

Typ av film (valfri)

• Kodvärde (heltal), kalvo
• Typen av film är ett kodvärde som beskriver reflektionen. Ett större värde indikerar en större reflektion.

Kodvärde	Förklaring
	Null, okänt
1	Film i klass R1
2	Film i klass R2
3	Film i klass R3



Tilläggsinformation (valfri)

• Fritt textfält (teckensträng), lisatieto
• Fältet för tilläggsinformation är ett fritt textfält där man kan mata in andra uppgifter om vägmärket. Till exempel kan information om en elektronisk skärm anges i fältet för tilläggsinformation.

Kommun-ID

• Teckensträng
• Identifikationsuppgift för vägmärket i kommunens eget system.

Tilläggsskylt (valfri)

• Kodvärde (teckensträng), 1_kilpi, 2_kilpi, 3_kilpi
• I uppgiften om tilläggsskylt anges numret på huvudmärkets tilläggsskylt. Du kan ange tre tilläggsskyltar i systemet. Om tilläggsskylten har ett attribut, såsom klockslag eller avstånd, anges det i fältet för tilläggsskyltens text. Om det inte är fråga om en standard text ska tilläggsskyltens text meddelas separat. Tilläggsskyltens egenskaper meddelas med samma nummer som skylten. Till exempel egenskapsuppgiften för film på skylt 1_kilpi är 1_kalvo.

Tilläggsskyltar H1–H26
Kodvärde	Förklaring
H1	Objekt i korsande riktning
H2.1	Objekt i pilens riktning, höger
H2.2	Objekt i pilens riktning, vänster
H2.3	Objekt i pilens riktning, rakt
H3	Verkningsområdets längd
H4	Avstånd till objekt
H5	Avstånd till märke för obligatoriskt stannande
H6	Fri bredd
H7	Fri höjd
H8	Ellednings höjd
H9.1	Verkningsområde i båda riktningarna
H9.2	Verkningsområde i båda riktningarna
H10	Verkningsområde i pilens riktning
H11	Verkningsområde slutar
H12.1	Personbil
H12.2	Buss
H12.3	Lastbil
H12.4	Paketbil
H12.5	Husvagn
H12.6	Husbil
H12.7	Invalidfordon
H12.8	Motorcykel
H12.9	Moped
H12.10	Cykel
H12.11	Snöskoter
H12.12	Traktor
H12.13	Lågemissionsfordon
H13.1	Parkeringssätt
H13.2	Parkeringssätt
H14	Förbjudet att transportera farliga ämnen i kategori A
H15	Förbjudet att transportera farliga ämnen i kategori B
H16	Tunnelklass
H17.1	Giltighetstid vardagar från måndag till fredag
H17.2	Giltighetstid, helgfria lördagar
H17.3	Giltighetstid, söndag, självständighetsdagen, första maj eller kyrklig helgdag
H18	Tidsbegränsning
H19.1	Skyldighet att visa när parkeringstiden börjar, gul
H19.2	Skyldighet att visa när parkeringstiden börjar, blå
H20	Parkering mot avgift
H21	Laddplats
H22.1	Riktning för trafik med förkörsrätt
H22.2	Riktning för trafik med förkörsrätt
H23.1	Dubbelriktad cykelbana (B5 eller B6 som huvudmärke)
H23.2	Dubbelriktad cykelbana (D5–D7 som huvudmärke)
H24	Tilläggsskylt med text
H25	Servicekörning tillåten
H26	Nödtelefon och brandsläckare



Tilläggsskyltens text

• Fritt textfält (teckensträng), 1_teksti, 2_teksti, 3_teksti
• Text som preciserar informationsinnehållet i tilläggsskylten, såsom klockslag, avstånd eller annan text. Ska fyllas i till exempel under tilläggsskylt H4, H24 och motsvarande punkter. Egenskapsuppgifterna ansluts till rätt tilläggsskylt genom att använda samma prefixnummer: Till exempel egenskapsuppgiften för film på skylt 1_kilpi är 1_teksti.
• Tvåspråkigheten kan uttryckas i ett fritt textfält.

Tilläggsskyltens storlek

• Kodvärde (teckensträng), 1_koko, 2_koko, 3_koko
• Storleken på tilläggsskylten är ett kodvärde som beskriver storleken på tilläggsskylten. Storleken på tilläggsskylten följer samma klassificering som huvudmärket. Egenskapsuppgifterna ansluts till rätt tilläggsskylt genom att använda samma prefixnummer: Till exempel egenskapsuppgiften för film på skylt 1_kilpi är 1_koko.

Typ av film på tilläggsskylt

• Kodvärde (heltal), 1_kalvo, 2_kalvo 3_kalvo
• Typ av film på tilläggsskylten är ett kodvärde som beskriver typen av film på tilläggsskylten. Storleken på filmerna följer samma klassificering som huvudskyltar. Egenskapsuppgifterna ansluts till rätt tilläggsskylt genom att använda samma prefixnummer: Till exempel egenskapsuppgiften för film på skylt 1_kilpi är 1_kalvo.

Tilläggsskyltens färg

• Kodvärde (heltal), 1_vari, 2_vari, 3_vari
• Tilläggsskyltens färg är ett kodvärde som beskriver tilläggsskyltens färg. Färgen på tilläggsskylten bestäms utifrån huvudmärkets färg. Egenskapsuppgifterna ansluts till rätt tilläggsskylt genom att använda samma prefixnummer: Till exempel egenskapsuppgiften för film på skylt 1_kilpi är 1_vari.

Anordningens livscykel hanteras med hjälp av egenskapsuppgiften Status (se Gemensamma egenskapsuppgifter)

Fasta avstängningsanordningar förblir samma objekt i systemet tills

• avstängningsanordningen avlägsnas helt från terrängen och trafiken öppnas
• avstängningsanordningen flyttas i vägens längdriktning så mycket att avsnittet som avstängningsanordningen stänger förändras väsentligt, till exempel när den flyttas till andra sidan av en korsning.

Tillfälliga avstängningsanordningar förblir samma objekt i systemet tills

• den tillfälliga avstängningsanordningen tas ur bruk (se Slutdatum)
• den tillfälliga avstängningsanordningen flyttas i vägens längdriktning så mycket att det ursprungliga verkningsobjektet (t.ex. skyddsväg eller korsning) inte längre ligger inom avstängningsanordningens verkningsområde. När en avstängningsanordning flyttas ska positionen uppdateras

I underhållstjänsten kräver datamodellen färre obligatoriska egenskapsuppgifter.



Trafikljus är permanenta eller tillfälliga ljussignaler som är avsedda för trafikreglering.

Anordningarna delas in i följande grupper:

• Körbanans ljussignaler (ljussignal)
• Pilformade ljussignaler
• Kollektivtrafiksignaler
• Cykelsignaler
• Gångsignaler
• Körfältssignaler

Trafikljusen bildas genom ett tvärsnitt av körfältet vid punkten där trafikljusen står. Vid en punkt kan placeras flera enskilda anordningar. Till exempel kan vid en punkt finnas körbanans ljussignaler, pilformade ljussignaler och kollektivtrafiksignaler.

Olika anordningar läggs till med hjälp av numret för deras respektive vägmärke. I vägtrafiklagen 279/2018 definieras trafikljus enligt deras funktioner som fasta eller blinkande ljus. Uppgift om blinkande trafikljus är en dynamisk uppgift som Digiroad-systemet för närvarande inte kan hantera. På grund av detta är man tvungen att avvika från den numrering av trafikljus som används i lagen.

Till Digiroad ska levereras fasta trafikljussignaler. Med en fast trafikljussignal avses en anordning som inte hänför sig till tillfälliga arrangemang, såsom vägarbete. Om man vill kan man även leverera till Digiroad tillfälliga anordningar, som verkar i terrängen en vecka (7 dagar) eller längre.

För ett trafikljus bildas en plats i form av en punkt till vilken kan anslutas flera enskilda anordningar. En trafikljussignal bildas alltid i körbanans eller trafikledens tvärsnitt. Punkten ska vara samma för trafikljusen.

• Plats i punktform, 2,5D-geometri.

Trafikljusen bildas alltså med en mittlinjegeometri, men man kan om man vill ange deras exakta läge i terrängen. Eventuell körfältsinformation bifogas trafikljussignalen i form av egenskapsuppgifter.

Körbanans ljussignaler (ljussignal)

• Med körbanans ljussignaler avses s.k. normala ljussignaler med tre ljus (röd, gul och grön).
• För enskilda ljussignaler kan ges flera olika egenskapsuppgifter.
• Riktningen för ljussignalens verkningsområde väljs i Digiroad-applikationens användargränssnitt.
• Vid massleverans fastställs riktningen för verkningsområdet med hjälp av koordinater och riktningsinformation.

Pilformade ljussignaler

• Pilformade ljussignaler har egna objekt för dem som svänger till vänster och dem som svänger till höger.
• För enskilda pilformade ljussignaler kan ges flera olika egenskapsuppgifter.
• Riktningen för ljussignalens verkningsområde väljs i Digiroad-applikationens användargränssnitt.
• Vid massleverans fastställs riktningen för verkningsområdet med hjälp av koordinater och riktningsinformation.

Kollektivtrafiksignaler

• Kollektivtrafiksignaler binds inte till mittlinjegeometrin, om de i terrängen är placerade på en plats som saknar länkgeometri.
• En kollektivtrafiksignal placeras vid massleverans på rätt plats med terrängkoordinater.
• I gränssnittet kan man även med hjälp av Digiroad-applikationen placera kollektivtrafiksignaler separat från mittlinjegeometrin.
• Riktningen för verkningsområdet fastställs med hjälp av gränssnittet, koordinater eller riktningsinformation.

Cykelsignaler

• Cykelsignaler kan placeras antingen så att de är bundna till körbanans mittlinjegeometri eller vid gång- och cykelledens geometri, där det förekommer en eventuell fortsättning på cykelbanan eller annat övergångsställe.
• För enskilda cykelsignaler kan ges flera olika egenskapsuppgifter.
• Cykelsignaler har egna objekt för ljussignalen med ett pilformat ljus eller utan.

Gångsignaler

• Gångsignaler kan placeras antingen så att de är bundna till körbanans mittlinjegeometri eller vid gång- och cykelledens geometri, där det förekommer en eventuell skyddsväg eller annat övergångsställe.
• För enskilda cykelsignaler kan ges flera olika egenskapsuppgifter..

Körfältssignaler

• Körfältssignalerna placeras på mittlinjegeometrin och det påverkade körfältet anges som egenskapsuppgift.
• För enskilda cykelsignaler kan även ges flera olika egenskapsuppgifter.

Ljussignalens nummer (obligatorisk uppgift)

• Kodvärde, (heltal), asetus_num
• Ljussignalens typ ska anges



KODVÄRDE	FÖRKLARING
1	Ljussignal
4.1	Pilformat ljus som pekar till höger
4.2	Pilformat ljus som pekar till vänster
5	Triangelformad signal
8	Kollektivtrafiksignal
9.1	Cykelsignal
9.2	Pilformat ljus för cykel
10	Gångsignal
11	Körfältssignal

Signalens riktning (obligatorisk)

• Numeriskt fält, verkningsområdets riktning i gradtal, suunta
• Talvärde för riktningen för signalens verkningsområde som ska ges i gradtal
• Riktningen i vilken ljussignalen verkar ska anges, inte riktningen i vilken ljussignalerna pekar

Signalens relativa position, (valfri)

• Kodvärde (heltal), s_sijainti
• Med hjälp av uppgiften för relativ position preciseras anordningens position i gatans tvärsnitt. Standardinställningen för relativ position är en stolpe vid körbanans eller gång- eller cykelledens högra kant. Om fältet är tomt, ges anordningen värdet 1 som identifierare.

Kodvärde	Förklaring
1	Höger om körbanan (i körriktningen), standardinställning
2	Vänster om körbanan (i körriktningen)
3	Ovanför körfälten
4	Mittö eller trafikdelare





Signalens konstruktion (valfri)

• Kodvärde (heltal), rakennelma
• Med hjälp av uppgift om konstruktion kan man precisera den konstruktion som anordningen är fastsatt i.

Kodvärde	Förklaring
	Okänd, null
1	Stolpe
2	Vägg
3	Bro
4	Portal
5	Halvportal
6	Bom eller annan hinderkonstruktion
7	Annan

Fri höjd (valfri)

• Numeriskt fält (heltal), korkeus
• Med höjd avses den fria höjden under en anordning som är belägen ovanför körbanan.
• Värdet anges i centimeter.

Värde	Förklaring
352	Höjd i centimeter från vägytan till anordningens nedre kant (3,52 m)
427	Höjd i centimeter från vägytan till anordningen nedre kant (4,27 m)



Ljudsignal (valfri)

• Kodvärde (heltal), a_merkki
• Med ljudsignal avses alla extra ljudbaserade signaler som förekommer i anslutning till ljussignalen. Till exempel är gångsignalens ljudsignal och varningssignalen vid plankorsning ljudsignaler.

Kodvärde	Förklaring
	Okänt (null)
1	Nej
2	Ja



Fordonsidentifiering (valfri)

• Kodvärde, (heltal), tunnistus
• Här meddelas om det i riktningen för signalens verkningsområde finns anordningar som identifierar fordon.



Kodvärde	Förklaring
	Okänd (null)
1	Slinga
2	Infraröd sensor
3	Radar, dvs. mikrovågssensor
4	Annan



Tryckknapp (valfri)

• Kodvärde, (heltal), painonappi
• Här meddelas om det finns en tryckknapp i gång- eller cykelsignalens verkningsområde.

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja



Tilläggsinformation (valfri)

• Fritt textfält (teckensträng), lisatieto
• Fältet för tilläggsinformation är ett fritt textfält där man kan meddela information om exempelvis underhåll av anordningen eller annat anmärkningsvärt.

Körfält (valfri)

• Kodvärde, (heltal), kaistanro
• Körfältet anges för en enskild anordning som inte verkar på alla körfält.

Körfältstyp

• Kodvärde, kaista_tyyppi
• Kodvärde för körfält som beskriver körfältstypen.

Position i terrängen (valfri)

• koordinater, (teckensträng), maastosijainti
• Exakta terrängkoordinater för en enskild anordning.

Kommun-ID (valfri)

• Teckensträng, kunta_ID
• Identifikationsuppgift för anordningen i kommunens eget system.

• Fasta ljussignaler förblir på samma plats i systemet tills
  • trafikljussignalen tas ur bruk permanent till exempel på grund av en rondell
  • trafikljussignalen flyttas.
• Tillfälliga ljussignaler förblir på samma plats i systemet tills
• den tillfälliga ljussignalen tas ur bruk (se Slutdatum)
• den tillfälliga ljussignalen flyttas.
• Anordningens livscykeländringar kan hanterinas med egenskapsuppgiften för livscykel (se Livscykel).

I underhållstjänsten kräver datamodellen färre obligatoriska egenskapsuppgifter.

Variabel	Datatyp	Förklaring	Leveranssätt
id	heltal	Ett ID som ges objektet i Digiroad (automatiskt)
geometria	point geometry	Objektets geometri	obligatorisk
suunta	heltal	Riktningen för anordningens verkningsområde längs vägnätet i grader	obligatorisk
tiennimi	teckensträng (str)	Vägnamn för vägen där anordningen finns	villkorlig, används om riktning saknas
asetusnumero	heltal (int)	Kodvärde som beskriver anordningens typ till exempel gångsignal (nu nummer, tidigare förordnat nummer)	obligatorisk
kaistanro	heltal (int)	Anger på vilket körfält anordningen är	valfri
kaistatyyp	heltal (int)	Kodvärde som beskriver körfältstypen	frivillig
kunta_id	teckensträng (str)	Identifikationsuppgift för anordningen i kommunens system	frivillig
s_sijainti	heltal (int)	Kodvärde 1–3, beskriver den relativa positionen för trafikanordningsgruppen	frivillig
rakennelma	heltal (int)	Kodvärde 1–5 beskriver var en anordning är fastsatt	frivillig
korkeus	heltal (int)	Anordningens höjd från körledens yta cm	frivillig
tunnistus	heltal (int)	Anger om signalen har anordningar som identifierar fordon	frivillig
painonappi	heltal (int)	Kodvärde som beskriver om gång- och cykelsignalen har en tryckknapp	frivillig
a_merkki	heltal (int)	Kodvärde null. 1,2 beskriver om anordningen har en ljudsignal	frivillig
tila	heltal	Kodvärde som beskriver anordningens livscykel, såsom tillfällighet eller radering	obligatorisk, om tillfällig
maastosijainti	heltal (int)	Signalens terrängkoordinater	frivillig
alku_pvm	teckensträng (str)	Den första dagen då livscykelstatusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	frivillig
loppu_pvm	teckensträng (str)	Den sista dagen då livscykelstatusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	obligatorisk, om tillfällig

Sulkulaitteet ovat muut liikenteenohjaukseen tarkoitetut merkit -ryhmän laitteita, joiden tarkoituksena on sulkea ajokaistan, jalkakäytävän tai pyöräilyn väylän yhteys.

Sulkulaitteisiin kuuluvat:

        Sulkupuomi (I1)
        Sulkuaita (I2.1, I2.2)
        Sulkupylväs (I3.1, I3.2, I3.3)
        Sulkukartio (I4)



Informationsmärken är en del av vägmärkena i vägtrafiklagen, men bildar en egen helhet i Digiroad på grund av deras särdrag.

Till informationsmärkena räknas:

1. Informationsmärken (F1–F57.2)
2. Informationstavla för serviceanläggning (G1–G42)



Följande ska levereras till Digiroad:

• Fasta informationsmärken, med vilka avses anordningar som inte hänför sig till tillfälliga arrangemang, såsom vägarbete.

Du kan leverera följande till Digiroad om du vill:

• Tillfälliga anordningar, som verkar i terrängen en vecka (7 dagar) eller längre. Tillfälliga informationsmärken behöver inte levereras till Digiroad.

Informationsmärken är 2,5D-punnkter (point geometry, X,Y,Z).

Informationsmärkens position preciseras med

1. terrängkoordinater
2. körfältsnummer
3. uppgiften om riktning eller vägnamn
4. uppgiften om relativ position.

Registreringsregler för texter och siffror:

Beteckningar och annan text som anger informationstavlors riktning skrivs in som en förteckning medurs. Registreringen inleds från körfältet som går rakt och fortsätter medurs.

Exempel F3

• Separata textobjekt på informationstavlan separeras med semikolon.
• Märken som använder pilar ska man börja registrera från det körfält som går rakt och fortsätta medurs runt:

Paikkala; Mallila; Testimaa

• Uppgifter under eller bredvid varandra i samma riktning separeras från varandra med kommatecken. Registreringen inleds uppifrån ner och från vänster till höger.



• Texten i tabellen och siffror i texten, såsom antalet kilometer till objektet: texten och numret separeras med kommatecken:
  Helsingfors, 64; Hyvinge, 14.
• Övriga tavlor på informationstavlan, såsom informationstavlor som anger vägnummer, är egna objekt och uppges som egenskapsuppgifter till den inre skylten.

Leverans av informationsmärkeskombinationer

1. Märken ovanpå varandra (F3) som fysiskt sitter på samma konstruktion levereras genom att meddela märkena med identisk position. Datamodellen för informationsmärkeskombinationer beskriver inte tavlans utseende i terrängen, utan endast dess informationsinnehåll.
2. Inre märken meddelas så att till exempel övriga skyltar inuti en orienteringstavla meddelas i fältet: inre skylt och text på en inre skylt. I Digiroad kan man meddela 9 inre skyltar per informationsmärke

Exempel F1.2

Till exempel till en F1.2-orienteringstavla: F1.2 är en mall för en tavla som får de texter som pilfiguren anger som egenskapsuppgift. Tilläggsmärken på informationstavlan, till exempel riksvägsnummer F29, sparas som egenskapsuppgifter för tavlan F1.2. För inre tavlor ska man meddela skyltens text eller nummer (vägnummer eller vägnamn som anges av märket) som en egen egenskapsuppgift.

Förklaringar till egenskapsuppgifterna

Vägmärkets nummer (obligatorisk egenskapsuppgift)

• Kodvärde, (teckensträng), asetus_num
• Vägmärkets nummer på huvudskylten är ett kodvärde som beskriver informationsmärkets lägsta tavla. Huvudskylten kan vara vilket som helst informationsmärke eller ett informationsmärke för serviceanläggningar: Om till exempel riksvägstavlan F29 är det enda märket på konstruktionen, är det då huvudskylten. Om riksvägstavlan F29 däremot finns inuti någon annan tavla, är den då den inre skylten. Informationsmärken (F1–F57.2) och informationsmärken för serviceanläggningar (G1–G42)

Klass	Förklaring
F3	Huvudskyltens klass



Text (obligatorisk egenskapsuppgift)

• Öppet textfält (teckensträng), p_teksti
• Huvudskyltens text är text eller nummer som är direkt registrerade på den tavla som meddelats i egenskapen klass, huvudskylt. Tavlan kan dessutom innehålla inre informationstavlor och de meddelas som separata egenskapsuppgifter.
• Tvåspråkigheten kan meddelas i samma textfält.

Text	Förklaring
Paikkala; Mallila, 20; Testimaa	Text i informationsmärket enligt registreringsreglerna

Inre skylt (valfri)

• Kodvärde (teckensträng), sisempi_opas
• Vägmärkets nummer på den inre skylten i anslutning till huvudskylten
• Huvudskyltens text är text eller nummer som är direkt registrerade på den tavla som meddelats i egenskapen klass, huvudskylt. Tavlan kan dessutom innehålla inre informationstavlor och de meddelas som separata egenskapsuppgifter.

Klass	Förklaring
F29	Klass för inre skylt



Inre skylt, text (valfri)

• Öppet textfält (teckensträng), sisempi_teksti
• Text på den inre skylten i anslutning till huvudskylten

Text	Förklaring
7	Text på det inre informationsmärket enligt registreringsreglerna

Relativ position (valfri)

• Kodvärde (heltal), s_sijainti
• Med hjälp av uppgiften för relativ position preciseras anordningens position i gatans tvärsnitt närmare. Förvald inställning för relativ position är att stolpen står vid körbanans högra kant. Om fältet är tomt, ges anordningen värdet 1 som identifierare. Alla märken är förvalda.

Kodvärde	Förklaring
1	Höger om trafikledet (i körriktningen)
2	Vänster om trafikledet (i körriktningen)
3	Ovanför körfälten
4	Mittö eller trafikdelare
5	I längdriktningen i förhållande till körriktningen



Konstruktion (valfri)

• Kodvärde (heltal), rakenne
• Med hjälp av uppgiften för konstruktion kan man närmare precisera den konstruktion som anordningen är fastsatt i..

Kodvärde	Förklaring
	Okänt, null
1	Stolpe
2	Vägg
3	Bro
4	Portal
5	Bom eller annan hinderkonstruktion
6	Annan



Kondition (valfri)

• Kodvärde (heltal), kunto
• Kan användas för att följa upp vägmärkets film, färg och andra variabler som beskriver den fysiska konditionen.

Kodvärde	Förklaring
1	Mycket dålig
2	Dålig
3	Nöjaktig
4	Bra
5	Mycket bra



Typ av film (valfri)

• Fritt textfält (teckensträng), kalvo
• Preciserar uppgifterna om anordningens film

Kodvärde	Förklaring
R1	Film i klass R1
R2	Film i klass R2
R3	Film i klass R3



Tilläggsinformation (valfri)

• Fritt textfält (teckensträng), lisatieto
• Gör det möjligt att hantera valfria tilläggsuppgifter, såsom information om anordningens elektroniska skärm





Livscykeln hanteras med hjälp av egenskapsuppgiften Status

Fasta informationsmärken förblir samma objekt i systemet tills

• informationsmärket avlägsnas från terrängen
• informationsmärket flyttas.

Tillfälliga informationsmärken kan hanteras på samma sätt som andra vägmärken.

I underhållstjänsten kräver datamodellen färre obligatoriska egenskapsuppgifter



Variabel	Datatyp	Förklaring	Leveranssätt
geometria	point geometry (double)	Objektets geometri	obligatorisk
suunta	heltal (int)	Riktningen för anordningens verkningsområde längs vägnätet i grader	villkorlig
tiennimi	teckensträng (str)	Namnet på den väg där anordningen finns och dess verkningsområde börjar	villkorlig
asetus_num	heltal (int)	Kodvärde som närmare beskriver anordningens informationsinnehåll	obligatorisk
teksti	teckensträng (str)	Huvudskyltens texter från informationen om det körfält som går rakt medurs	obligatorisk
sisempi_opas	teckensträng (str)	Det inre informationsmärkets texter från informationen om det körfält som går rakt medurs	valfri
sisempi_teksti	teckensträng (str)	Det inre informationsmärkets texter från informationen om det körfält som går rakt medurs	valfri
arvo	heltal (int)	Vägmärkets värde när det är numeriskt	villkorlig
kaistanro	heltal (int)	Anger på vilket körfält anordningen är. Körfältsuppgiften är obligatorisk när märket inte gäller på alla körfält.	obligatorisk om specifik för körfältet
kaistatyyp	heltal (int)	Kodvärde som beskriver körfältstypen	valfri
id	teckensträng (str)	Identifikationsuppgift för anordningen i kommunens system	valfri
sijainti_t	heltal (int)	Kodvärdet beskriver var anordningen finns i terrängen	valfri
rakenne	heltal (int)	Kodvärdet beskriver konstruktionen som anordningen är monterad på	valfri
kunto	heltal (int)	Kodvärde 1–5 som beskriver anordningens kondition	valfri
kalvo	teckensträng (str)	Fritt textfält	valfri
lisatieto	teckensträng (str)	Fritt textfält	valfri
tila	heltal	Kodvärde som beskriver anordningens livscykel, såsom tillfällighet eller radering	obligatorisk, om tillfällig
alku_pvm	teckensträng (str)	Den första dagen då livscykelstatusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	valfri
loppu_pvm	teckensträng (str)	Den sista dagen då livscykelstatusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	obligatorisk, om tillfällig



I 84 § i 729/2018 avses med vägmarkering målade eller på annat sätt gjorda markeringar på vägytan, vilka används antingen separat eller tillsammans med vägmärken för att reglera trafiken.

Längsgående markeringar bildar en datatyp i Digiroad. Markeringens art preciseras närmare i egenskapsuppgiften Nummer för längsgående vägmarkering med hjälp av koder som börjar på K. Koderna som börjar på K är desamma som koderna i bilaga 4 till vägtrafiklagen.

Alla längsgående vägmarkeringar är specifika för körfältet och linjära.

Längsgående vägmarkeringar omfattar:

• K1 Mittlinje
• K2 Körfältslinje
• K3 Spärrlinje
• K4 Varningslinje
• K5 Spärrområde
• K6 Kantlinje

Följande ska levereras till Digiroad:

• Permanenta längsgående vägmarkeringar
• Med en permanent längsgående vägmarkering avses en anordning som inte hänför sig till tillfälliga arrangemang, såsom vägarbete.

Du kan leverera följande till Digiroad om du vill:

• Tillfälliga längsgående vägmarkeringar
• Tillfälliga längsgående vägmarkeringar förblir samma objekt i systemet tills markeringen tas ur bruk (se slutdatum) och tas bort från terrängen.

Längsgående vägmarkeringar är brutna sträckor i 2D (polyline geometry).

Positionen preciseras med

1. terrängkoordinaterna för den brutna sträckan i 2D
2. körfältsnummer.

Längsgående vägmarkeringars nummer (obligatorisk)

• Kodvärde, (teckensträng), asetus_num
• Preciserar vägmarkeringens definition och är densamma som i föreskriftsbilagan till vägtrafiklagen 729/2018.

Kodvärde	Förklaring
K1	Mittlinje
K2	Körfältslinje
K3	Spärrlinje
K4	Varningslinje
K5	Spärrområde
K6	Kantlinje



Relativ position (obligatorisk)

• Numeriskt kodvärde (heltal), s_sijainti
• Preciserar anordningens position i vägens längdriktning

Kodvärde	Förklaring
1	I båda kanterna av körbanan
2	I högra kanten av körfältet i körriktningen
3	I vänstra kanten av körfältet i körriktningen
4	På båda sidor om körfältet

Kondition (valfri)

• Numeriskt kodvärde (heltal), kunto
• Klassvariabel som kan användas för uppföljning av det fysiska skicket hos vägmarkeringens färg och andra egenskaper.

Kodvärde	Förklaring
1	Mycket dålig
2	Dålig
3	Nöjaktig
4	Bra
5	Mycket bra



Vägmarkeringens material (valfri)

• Öppet textfält (teckensträng), materiaali
• Preciserar uppgifterna för det material som använts för vägmarkeringen.

Varselränder (valfri)

• Numeriskt kodvärde (heltal), koholla
• Preciserar om vägmarkeringar har kompletterats med varselränder.

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja



Vägmarkeringens längd (valfri)

• Numeriskt fält (heltal), pituus
• Preciserar vägmarkeringens längd i centimeter (cm) i längdriktningen.

Vägmarkeringens bredd (valfri)

• Numeriskt fält (heltal), leveys
• Preciserar vägmarkeringens bredd i centimeter (cm) i tvärriktning (tvärsnitt).

Förhöjd (valfri)

• Numeriskt kodvärde (heltal), koholla
• Preciserar om vägmarkeringen är förhöjd från vägytan.

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja



Fräst (valfri)

• Numeriskt kodvärde (heltal), rouhittu
• Preciserar om det har frästs en urgröpning för vägmarkeringen.

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja

Tilläggsinformation (valfri)

• Öppet textfält (teckensträng), lisatieto
• Möjliggör hantering av valfri tilläggsinformation till exempel i anslutning till underhållet av anordningen eller annat som ska beaktas.

Ändringar i anordningens livscykel hanteras med hjälp av egenskapsuppgiften Status (se Status).

Permanenta längsgående vägmarkeringar förblir samma objekt i systemet tills

• vägmarkeringen avlägsnas från terrängen
• vägmarkeringen position i terrängen ändras.

Tillfälliga längsgående vägmarkeringar förblir samma objekt i systemet tills

• den tillfälliga markeringen tas ur bruk (se Slutdatum) och avlägsnas ur terrängen.
• Det är inte obligatoriskt att leverera tillfälliga längsgående vägmarkeringar, men det är möjligt.



I underhållstjänsten kräver datamodellen färre obligatoriska egenskapsuppgifter

Variabel	Datatyp	Förklaring	Leverans
geometria	point geometry	Objektets geometri som punktformig information i terrängen	obligatorisk
tiennimi	teckensträng (str)	Vägnamn för vägen där anordningen finns	villkorlig
asetus_num	teckensträng (str)	Kodvärde som beskriver anordningens exakta typ, t.ex. L1 Stopplinje	obligatorisk
kaistanro	heltal (int)	Visar i vilket körfält anordningen är. Körfältsuppgiften är obligatorisk när märket inte gäller på alla körfält.	obligatorisk om specifik för körfältet
kaistatyyp	heltal (int)	Kodvärde som beskriver körfältstypen	valfri
id	teckensträng (str)	Identifikationsuppgift för anordningen i kommunens system	valfri
kunto	heltal (int)	Kodvärde 1–5 som beskriver anordningens kondition	valfri
materiaali	teckensträng (str)	Fritt textfält	valfri
pituus	heltal (int)	Vägmarkeringens storlek i vägens längdriktning i cm	valfri
leveys	heltal (int)	Markeringens storlek i förhållande till vägens bredd (tvärsnitt) i cm	valfri
koholla	heltal (int)	Kodvärdet okänt, nej, ja (null, 1, 2)	valfri
rouhittu	heltal (int)	Kodvärdet okänt, nej, ja (null, 1, 2)	valfri
lisatieto	teckensträng (str)	Fritt textfält	valfri
tila	heltal	Kodvärde som beskriver anordningens status, såsom tillfällighet eller radering (livscykel)	obligatorisk om anordningen är tillfällig
alku_pvm	teckensträng (str)	Den första dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	valfri
loppu_pvm	teckensträng (str)	Den sista dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	obligatorisk om anordningen är tillfällig

 Tvärgående vägmarkeringar är anordningar som påminner om linjer och som klyver vägens bredd. Tvärgående vägmarkeringar är punktformiga objekt i Digiroad. En noggrannare definition av dem ges med hjälp av egenskapsuppgiften Tvärgående vägmarkerings nummer. En tvärgående vägmarkering kan i vägens tvärriktning klyva hela körbanan eller endast ett körfält. För körfältsspecifika vägmarkeringar ska körfältsinformationen preciseras.

Tvärgående vägmarkeringar omfattar:

1. L1 Stopplinje
2. L2 Väjningslinje
3. L3 Övergångsställe
4. L4 Fortsättning på cykelbana (L4.1, L4.2, L4.3)
5. L5 Fartgupp (L5.1, L5.2)
6. L6 Varselränder

Följande ska levereras till Digiroad:

• Permanenta tvärgående vägmarkeringar
• Med en permanent tvärgående vägmarkering avses en anordning som inte hänför sig till tillfälliga arrangemang, såsom vägarbete

Du kan leverera följande till Digiroad om du vill:

• Tillfälliga tvärgående vägmarkeringar
• Tillfälliga tvärgående vägmarkeringar förblir samma objekt i systemet tills markeringen tas ur bruk (se slutdatum) och tas bort från terrängen

Tvärgående vägmarkeringar är 2D-punkter (point geometry).

Positionen preciseras med:

• terrängkoordinater
• vägnamn
• körfältsnummer, om vägmarkeringen in gäller över hela körbanan.

Vägmärkets nummer (obligatorisk)

• Kodvärde, (teckensträng), asetus_num
• Preciserar vägmarkeringens definition och är densamma som i föreskriftsbilagan till vägtrafiklagen

Kodvärde	Förklaring
L1	Stopplinje
L2	Väjningslinje
L3	Övergångsställe
L4	Fortsättning på cykelbana
L5	Fartgupp
L6	Varselränder



Kondition (valfri)

• Numeriskt kodvärde (heltal), kunto
• Klassvariabel som kommunerna kan om de vill använda för uppföljning av det fysiska skicket hos vägmarkeringens färg och andra egenskaper

Kodvärde	Förklaring
1	Mycket dålig
2	Dålig
3	Nöjaktig
4	Bra
5	Mycket bra



Vägmarkeringens material (valfri)

• Öppet textfält (teckensträng), materiaali
• Preciserar uppgifterna för det material som använts för vägmarkeringen

Vägmarkeringens längd (valfri)

• Numeriskt fält (heltal), pituus
• Preciserar vägmarkeringens längd i centimeter (cm) i längdriktningen

Vägmarkeringens bredd (valfri)

• Numeriskt fält (heltal), leveys
• Preciserar vägmarkeringens bredd i centimeter (cm) i tvärriktningen (tvärsnitt)

Förhöjd (valfri)

• Numeriskt kodvärde (heltal), koholla
• Preciserar om vägmarkeringen är förhöjd från vägytan

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja



Fräst (valfri)

• Numeriskt kodvärde (heltal), rouhittu
• Preciserar om det har frästs en urgröpning för vägmarkeringen

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja



Tilläggsinformation (valfri)

• Öppet textfält (teckensträng), lisatieto
• Möjliggör hantering av valfri tilläggsinformation till exempel i anslutning till underhållet av anordningen eller annat som ska beaktas

Ändringar i anordningens livscykel hanteras med hjälp av egenskapsuppgiften Status (se Status).

Permanenta tvärgående vägmarkeringar förblir samma objekt i systemet tills

• vägmarkeringen avlägsnas från terrängen
• vägmarkeringen position i terrängen ändras.

Tillfälliga tvärgående vägmarkeringar förblir samma objekt i systemet tills

• den tillfälliga vägmarkeringen tas ur bruk (se Slutdatum) och avlägsnas ur terrängen.
• Det är inte obligatoriskt att leverera tillfälliga tvärgående vägmarkeringar, men det är möjligt om man vill

I underhållstjänsten kräver datamodellen färre obligatoriska egenskapsuppgifter

Variabel	Datatyp	Förklaring	Leverans
geometria	point geometry	Objektets geometri som punktformig information i terrängen	obligatorisk
tiennimi	teckensträng (str)	Vägnamn för vägen där anordningen finns	villkorlig
asetus_num	teckensträng (str)	Kodvärde som beskriver anordningens exakta typ, t.ex. L1 Stopplinje	obligatorisk
kaistanro	heltal (int)	Visar i vilket körfält anordningen är. Körfältsuppgiften är obligatorisk när märket inte gäller på alla körfält.	obligatorisk om specifik för körfältet
kaistatyyp	heltal (int)	Kodvärde som beskriver körfältstypen	valfri
id	teckensträng (str)	Identifikationsuppgift för anordningen i kommunens system	valfri
kunto	heltal (int)	Kodvärde 1–5 som beskriver anordningens kondition	valfri
materiaali	teckensträng (str)	Fritt textfält	valfri
pituus	heltal (int)	Vägmarkeringens storlek i vägens längdriktning i cm	valfri
leveys	heltal (int)	Markeringens storlek i förhållande till vägens bredd (tvärsnitt) i cm	valfri
koholla	heltal (int)	Kodvärdet okänt, nej, ja (null, 1, 2)	valfri
rouhittu	heltal (int)	Kodvärdet okänt, nej, ja (null, 1, 2)	valfri
lisatieto	teckensträng (str)	Fritt textfält	valfri
tila	heltal	Kodvärde som beskriver anordningens status, såsom tillfällighet eller radering (livscykel)	obligatorisk om anordningen är tillfällig
alku_pvm	teckensträng (str)	Den första dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	valfri
loppu_pvm	teckensträng (str)	Den sista dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	obligatorisk om anordningen är tillfällig

I 84 § i 729/2018 avses med vägmarkering målade eller på annat sätt gjorda markeringar på vägytan, vilka används antingen separat eller tillsammans med vägmärken för att reglera trafiken.

Övriga vägmarkeringar bildar en datatyp i Digiroad. De är punktformiga eller små lokala vägmarkeringar. Vägmarkeringarnas exakta art preciseras med hjälp av egenskapsuppgiften Vägmärkets nummer med M-seriens kodvärde.

Till objektklassen hör alla anteckningar i M-serien:

• M1–M19

  *BILD*



Följande ska levereras till Digiroad:

• Permanenta övriga vägbeteckningar
• Med en permanent längsgående vägmarkering avses en anordning som inte hänför sig till tillfälliga arrangemang, såsom vägarbete

Du kan leverera följande till Digiroad om du vill:

• Tillfälliga övriga vägmarkeringar
• Tillfälliga övriga vägmarkeringar förblir samma objekt i systemet tills markeringen tas ur bruk (se slutdatum) och tas bort från terrängen



Övriga vägmarkeringar är 2D-punkter (point geometry).

Positionen preciseras med

• terrängkoordinater
• vägnamn eller riktning
• körfältsnummer
• positionsidentifikator.

Positionen för målade markeringar som ligger utanför körfälten, såsom parkeringsrutor i ett separat parkeringsområde, kan preciseras genom att ange positionsidentifikator 6: utanför väg- eller gatunätet.



Vägmärkets nummer (obligatorisk):

• Kodvärde, (teckensträng), asetus_num
• Preciserar vägmarkeringens definition och är densamma som i föreskriftsbilagan till vägtrafiklagen

Kodvärde	Förklaring
M1	Körfältspil
M2	Pil för körfältsbyte
M3	Parkeringsplats
M4	Gul kantmarkering
M5	Begränsning av stannande
M6	Ledlinje
M7	Gående
M8	Cyklist
M9	Förberedande upplysning om väjningsplikt
M10	Förberedande upplysning om STOP-markering
M11	”P”-markering
M12	Invalidfordon
M13	”BUS”-markering
M14	”TAXI”-markering
M15	Laddning
M16	Hastighetsbegränsning
M17	Vägnummer
M18	Korsningsrutnät
M19	Vägmärke



Vägmärkets klass som anges av vägmarkering (obligatorisk, om vägmarkeringen anger ett vägmärke)

• Kodvärde i textform (teckensträng), m_merkki
• Om vägmarkeringen anger ett vägmärke, levereras den klass som motsvarar vägmärket, se Vägmärken. Uppgiften behöver inte meddelas om vägmarkeringen inte anger ett vägmärke.
• Obligatorisk för M19

Vägmarkeringens värde eller ett vägmärkes värde som anges av vägmarkering (obligatorisk, om vägmarkeringen har ett värde)

• Öppet textfält (teckensträng), m_teksti
• Eventuell identifikator för vägmarkeringen, såsom hastighetsbegränsningens värde eller vägnummer

Vändning (obligatorisk om vägmärkets nummer är M1 eller M2)

• Kodvärde (heltal), kaannos
• Med vändning avses den körriktning som det enligt pilen är möjligt att köra vidare i från körfältet

Kodvärde	Förklaring
1	Rakt framåt
2	Till höger
3	Till höger eller vänster
4	Till vänster
5	Till vänster och rakt framåt

Relativ position, (valfri)

• Kodvärde (heltal), s-tarkenne
• Preciserar noggrannare anordningens placering i vägens eller gatans tvärsnitt. Standardvärdet för positionen finns i mitten av körbanan. Om du låter bli att fylla i fältet får anordningen värdet 1.

Kodvärde	Förklaring
1	Mitt i körfältet
2	Till vänster om körbanan eller körfältet (i förhållande till körriktningen)
3	Till höger om körbanan eller körfältet (i förhållande till körriktningen)
6	Utanför väg- eller gatunätet, till exempel ett separat parkeringsområde

Kondition (valfri)

• Numeriskt kodvärde (heltal), kunto
• Klassvariabel som kommunerna kan om de vill använda för uppföljning av det fysiska skicket hos vägmarkeringens färg och andra egenskaper

Kodvärde	Förklaring
1	Mycket dålig
2	Dålig
3	Nöjaktig
4	Bra
5	Mycket bra



Antal (valfri)

• Kodvärde i textform (teckensträng), maara
• Preciserar antalet delar av markeringen, såsom antalet enskilda rutor i parkeringsrutorna

Vägmarkeringens material (valfri)

• Öppet textfält (teckensträng), materiaali
• Preciserar uppgifterna för det material som använts för vägmarkeringen

Vägmarkeringens längd (valfri)

• Numeriskt fält (heltal), pituus
• Preciserar vägmarkeringens längd i centimeter (cm) i längdriktningen

Vägmarkeringens bredd (valfri)

• Numeriskt fält (heltal), leveys
• Preciserar vägmarkeringens bredd i centimeter (cm) i tvärriktningen (tvärsnitt)

Förhöjd (valfri)

• Numeriskt kodvärde (heltal), koholla
• Preciserar om vägmarkeringen är förhöjd från vägytan

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja



Fräst (valfri)

• Numeriskt kodvärde (heltal), rouhittu
• Preciserar om det har frästs en urgröpning för vägmarkeringen

Kodvärde	Förklaring
	Okänd (null)
1	Nej
2	Ja



Tilläggsinformation (valfri)

• Öppet textfält (teckensträng), lisatieto
• Möjliggör hantering av valfri tilläggsinformation till exempel i anslutning till underhållet av anordningen eller annat som ska beaktas



Ändringar i anordningens livscykel hanteras med hjälp av egenskapsuppgiften Status (se Status).

Övriga vägmarkeringar förblir samma objekt i systemet tills

• vägmarkeringen avlägsnas från terrängen och inte ersätts med ett objekt med samma betydelse under en reparation
• vägmarkeringen position i terrängen ändras.

Tillfälliga tvärgående vägmarkeringar förblir samma objekt i systemet tills

• den tillfälliga vägmarkeringen tas ur bruk (se Slutdatum) och avlägsnas ur terrängen.

Det är inte obligatoriskt att leverera tillfälliga tvärgående vägmarkeringar, men det är möjligt om man vill



I underhållstjänsten kräver datamodellen färre obligatoriska egenskapsuppgifter

Variabel	Datatyp	Förklaring	Leverans
geometria	geometry polyline	Objektets geometri som punktformig information i terrängen	obligatorisk
suunta	heltal (int)	Riktningen för anordningens verkningsområde längs vägnätet i grader	villkorlig
tien_nimi	teckensträng (str)	Vägnamn för vägen där anordningen finns	villkorlig
asetus_num	teckensträng (str)	Kodvärde som beskriver anordningens typ, t.ex. körfältspil	obligatorisk
kaistanro	heltal (int)	Anger på vilket körfält anordningen är. Körfältsuppgiften är obligatorisk när märket inte gäller på alla körfält.	obligatorisk om specifik för körfältet
kaistatyyp	heltal (int)	Kodvärde som beskriver körfältstypen	valfri
id	teckensträng (str)	Identifikationsuppgift för anordningen i kommunens system	valfri
m_merkki	teckensträng (str)	Vägmärkets klass, om målningen anger vägmärket	villkorlig
m_arvo	heltal (int)	Målningens värde, t.ex. hastighetsbegränsning 60	villkorlig
kaannos	heltal (int)	Ett kodvärde som beskriver i vilken riktning man kan svänga från körfältet enligt målningen	villkorlig
maara	heltal (int)	Hur många målningar finns det vid en punkt, till exempel antalet målningar i parkeringsrutor	valfri
kunto	heltal (int)	Kodvärde 1–5 som beskriver anordningens kondition	valfri
materiaali	teckensträng (str)	Öppet textfält	valfri
pituus	heltal (int)	Vägmarkeringens storlek i vägens längdriktning i cm	valfri
leveys	heltal (int)	Markeringens storlek i förhållande till vägens bredd (tvärsnitt) i cm	valfri
koholla	heltal (int)	Kodvärde null, 1, 2	valfri
rouhittu	heltal (int)	Kodvärde null, 1, 2	valfri
lisatieto	teckensträng (str)	Fritt textfält	valfri
tila	heltal	Kodvärde som beskriver anordningens status, såsom tillfällighet eller radering	obligatorisk, om tillfällig
alku_pvm	teckensträng (str)	Den första dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	valfri
loppu_pvm	teckensträng (str)	Den sista dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	obligatorisk, om tillfällig

Kantstolparna är i Digiroad ett objekt med en linjär datamodell på grund av det stora antalet kantpålar.

Till kantstolpar hör

• I12.1 Kantstolpe på körbanans vänstra sida
• I12.2 Kantstolpe på körbanans högra sida



Följande ska levereras till Digiroad:

• Permanenta kantstolpar
• Med en permanent kantstolpe avses en anordning som inte hänför sig till tillfälliga arrangemang, såsom vägarbete.

Du kan leverera följande till Digiroad om du vill:

• Tillfälliga kantstolpar förblir samma objekt i systemet tills kantstolpen tas ur bruk (se slutdatum) och tas bort från terrängen
• Med hjälp av egenskapsuppgiften Status kan man hantera tillfälliga kantstolpar

Kantstolparna markeras med en bruten linje i 2D (polyline geometry).  Bildandet inleds från den första anordningen och avslutas med den sista anordningen.

Positionen preciseras med

1. terrängkoordinaterna för den brutna sträckan i 2D

En kantstolpe har ingen relativ position eller körfältsinformation eftersom anordningens nummer automatiskt anger positionen i förhållande till körbanan. Antalet enskilda anordningar och avståndet mellan dem kan preciseras i egenskapsuppgifterna.

Kantstolpens nummer (obligatorisk)

• Kodvärde, (teckensträng), asetus_num
• Ger en noggrannare definition av markeringen

Kodvärde	Förklaring
I12.1	Kantstolpe på körbanans vänstra sida
I12.2	Kantstolpe på körbanans högra sida

Antal (valfri)

• Numeriskt fält (heltal), maara
• Preciserar antalet enskilda anordningar
• Det går att meddela antalet kantpålar endast med hjälp av Digiroads underhållstjänst
  • I tjänsten aktiverar man först den önskade sträckan dit uppgiften om antal uppdateras

Intervall (valfri)

• Numeriskt fält (heltal), valitys
• Preciserar avståndet mellan två enskilda kantstolpar i meter
• Det går att meddela avståndet mellan kantpålar endast med hjälp av Digiroads underhållstjänst
  • I tjänsten aktiverar man först den önskade sträckan dit uppgiften om intervall uppdateras



Variabel	Datatyp	Förklaring	Leverans
geometria	geometry polyline	Objektets geometri som linjär information i terrängen	obligatorisk
asetus_num	teckensträng (str)	Kodvärde som beskriver anordningens typ, t.ex. I12.1 kantstolpe på körbanans vänstra sida	obligatorisk
id	teckensträng (str)	Identifikationsuppgift för anordningen i kommunens system	valfri
kunto	heltal (int)	Kodvärde 1–5 som beskriver anordningens kondition	valfri
lisätieto	teckensträng (str)	Fritt textfält	valfri
tila	heltal	Kodvärde som beskriver anordningens status, såsom tillfällighet eller radering	obligatorisk, om tillfällig
alku_pvm	teckensträng (str)	Den första dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	valfri
loppu_pvm	teckensträng (str)	Den sista dagen då statusen som fastställts för anordningen uppskattningsvis börjar gälla i terrängen, ges i formen dd.mm.åååå	obligatorisk, om tillfällig
